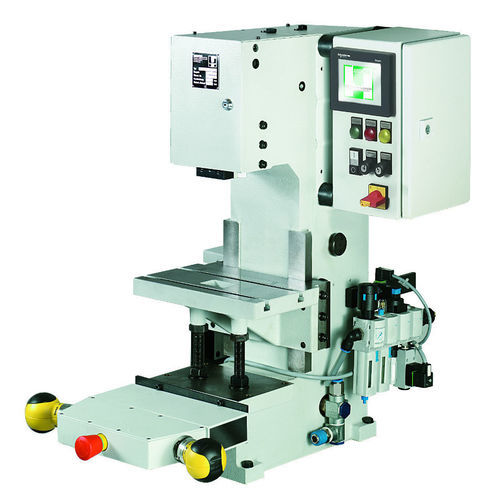

Presse pneumatique 30 KHP

d'assemblagepour assemblageà genouillère

Nom du produit
Presse à genouillère pneumatique KHP 30 kN

Présentation
Presse pneumatique industrielle pour opérations de pressage de précision à forte force, destinée aux assemblages et opérations de soudage/union. Hauteur d'installation réglable jusqu'à 250 mm et course réglable de 5 à 40 mm. Ausladung (déport) 120 mm. Transmission de la force par genouillère avec une force maximale de 30 kN au point mort bas. Guidage prismatique sans rotation avec réglage spielfrei et pièce de serrage amovible pour une manutention facilitée. Pression de service 6 bar. Raccord pneumatique 1/2''. Commandes de sécurité deux mains en option (ZS08, SpiceFlex). Couleur standard RAL 7035. Poids environ 150 kg.

Table des dimensions
A2 : 760
B : 520
D : 300
E : 120
G : 70
U : 40
V : Ø 20 H7
Xmin : 120
Xmax : 250
X1 : 40
Y : 815

Accessoires

• Rondtable 2–24 divisions, adapté aux presses avec commande SpiceFlex / D-Con
• Pédale filaire avec connecteur pour SpiceFlex / D-Con
• Commande de sécurité deux mains ZS08
• SpiceFlex modulaire
• Pièce d'articulation réglable, réglage fin du poussoir
• Série SE pour commande de sécurité deux mains simple
• Table coulissante lourde, mécanique (plusieurs variantes)

Unicité
Guidage prismatique réglable sans jeu pour un guidage précis. La pièce de serrage est amovible vers l'avant sans endommager le goupille de serrage, facilitant le changement d'outillage.

Caractéristiques techniques

• Type de presse : Presse à genouillère pneumatique
• Mode d'action : Avec commande (option)
• Déport (overhang) : 120 mm
• Hauteur d'installation réglable : Max. 250 mm
• Course : 5 mm - 40 mm
• Génération de force : Genouillère
• Force max. en PMH : 30 kN
• Pression de service : 6 bar
• Alésage de localisation : Ø 20 H7
• Pièce de serrage : Pièce de serrage amovible
• Guidage sans torsion : Guidage prismatique
• Guidage réglable sans jeu : Par cales de réglage
• Liaison pneumatique : 1/2''
• Commande de sécurité deux mains ZS08 : Option
• Commande de sécurité deux mains Spice Flex : Option
• Couleur standard : RAL 7035
• Poids : 150 kg
