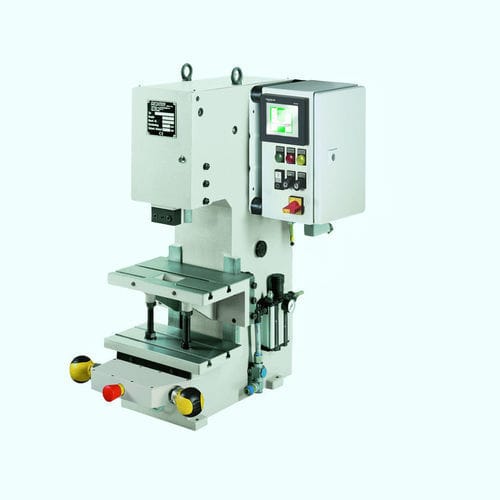

Presse pneumatique 50 KHP

d'estampageà genouillèreavec pédale de contrôle

Aperçu du produit
La KHP 50 kN est une presse à genouillère pneumatique conçue pour des opérations de pressage de précision à forte contrainte en environnement industriel. Elle utilise un levier à genouillère pour la génération de la force et peut être intégrée à des systèmes de commande et de sécurité en option. La fiche produit inclut les plans de cotes, les spécifications techniques complètes, les dispositifs de sécurité optionnels et une gamme d'accessoires adaptés aux flux automatisés ou manuels.

Table des dimensions
A2: 1010
B: 540
D: 360
E: 160
G: 71
U: 44
V: Ø 25 H7
Xmin: 160
Xmax: 295
X1: 0-62
Y: 1001

Accessoires

• Pédale filaire avec connexion à fiche pour SpiceFlex / D‑Con
• Commande de sécurité deux-mains ZS08
• SpiceFlex modulaire
• Pièce d'articulation réglable, réglage fin du poussoir
• Série SE pour commande de sécurité deux-mains simple
• Goupille de serrage sans collet
• Goupille de serrage avec collet
• Table tournante 2–24 positions, adaptée aux presses avec commande SpiceFlex / D‑Con
• Table coulissante grande capacité, mécanique
• Table coulissante grande capacité, mécanique avec verrou
• Table coulissante grande capacité, mécanique avec commande électropneumatique

Particularité
Guidage prismatique réglable sans jeu, exclusif à GECHTER. La pièce serrée peut être retirée vers l'avant sans endommager la goupille de serrage. Comprend 2x dispositions de fixation DIN 650 M10x12.

Caractéristiques / spécifications techniques

• Type de presse : Presse à genouillère pneumatique
• Mode de commande : Avec commande (optionnelle)
• Déport : 160 mm
• Hauteur d'installation réglable : Max. 295 mm
• Course : 5 mm - 62 mm
• Génération de force : Levier à genouillère
• Force maxi. au point mort bas : 50 kN
• Pression de service : 6 bar
• Alésage de positionnement : Ø 25 H7
• Pièce serrée : Pièce serrée amovible
• Type de guidage : Guidage prismatique
• Guidage anti‑torsion : Guidage prismatique
• Guidage réglable sans jeu : Par cale de réglage
• Raccord pneumatique : 1/2''
• Commande de sécurité deux-mains ES06 : Optionnelle
• Commande de sécurité deux-mains ZS06 : Optionnelle
• Commande de sécurité deux-mains ZS08 : Optionnelle
• Commande de sécurité Spice Flex : Optionnelle
• Couleur standard : RAL 7035
• Poids : 354 kg
