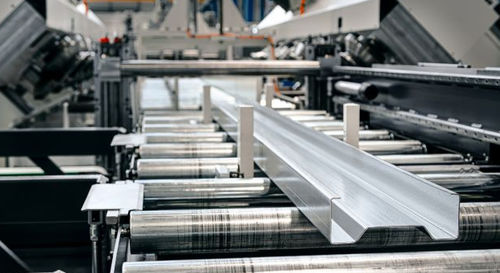

Profileuse pour profilés en C

pour meuble étagèrepour profiléspour meuble étagère

Présentation

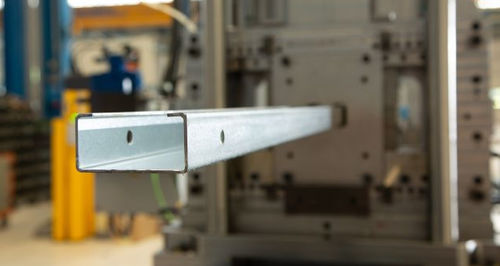

Solutions de profilage par roulage pour la production continue de montants et de traverses destinés aux structures de mezzanine et de rayonnage. Les lignes sont conçues pour profils en C et Sigma afin d'assurer vitesse de production, répétabilité et maîtrise dimensionnelle des éléments structurels.

Caractéristiques techniques clés

• Plage d'épaisseur : jusqu'à 5 mm (0,20 in) ; la fiche technique mentionne également jusqu'à 3,5 mm (7 gauge)
• Vitesse de production : jusqu'à 20 m/min (65,6 ft/min)
• Temps de réglage :
  • Technologie TWIN : moins de 5 minutes
  • Configuration PRO avec cassettes interchangeables : moins d'1 heure
• Longueurs de profil : de 1 500 mm à 6 000 mm (59 in – 236 in)
• Dimensions maximales du profil : jusqu'à L 300 × H 100 mm (11,8 in × 3,9 in)
• Types de profil : C et Sigma
• Profilage flexible : cassettes interchangeables ; option Twin

Technologies auxiliaires pour le profilage

• Système de redressage
• Système de poinçonnage
• Système de coupe

Options en ligne

• Système automatique de chargement de bobines
• Unité de jonction de feuilles
• Système de changement rapide d'outillages
• Système de déchargement automatique
• Système automatique d'empilage, d'emballage, de cerclage et d'étiquetage

Qualité du produit fini
Finition de surface contrôlée et tolérances dimensionnelles serrées permettant un assemblage et un alignement corrects des montants et traverses, réduisant les opérations secondaires et les déformations en bout à bout.

Logiciel et Industrie 4.0
Le logiciel Gasparini optimise la production et simplifie la gestion de ligne :

• Interfaces opérateur pour le contrôle et la surveillance de la production
• Intégration ERP : connexion bidirectionnelle pour synchroniser commandes, recettes et données de production
• Import/export de données flexible pour rapports et traçabilité

Avantages pour le client

• Réduction des temps de réglage et flexibilité de production accrue
• Pièces haute précision prêtes à l'assemblage avec peu de retouches
• Automatisation accrue et intervention manuelle réduite
• Traçabilité des données de production pour appuyer les décisions opérationnelles

Solutions de profilage sur mesure
Lignes de formage à froid destinées aux profils structurels, conçues pour une production continue, une utilisation simple et une intégration dans des environnements de fabrication numériques. Configurations adaptées aux fabricants de rayonnage et mezzanine exigeant précision et répétabilité.

Fiche technique
Épaisseur : jusqu'à 3,5–5 mm
Vitesse de production : jusqu'à 20 m/min (65,6 ft/min)
Temps de réglage : TWIN < 5 min / PRO < 1 heure
Profilage flexible : cassettes interchangeables ; option Twin

Spécifications techniques

• Plage d'épaisseur : jusqu'à 5 mm (0,20 in) ; la fiche technique indique aussi jusqu'à 3,5 mm (7 gauge)
• Vitesse de production : jusqu'à 20 m/min (65,6 ft/min)
• Temps de réglage : TWIN < 5 min ; configuration PRO < 1 heure
• Longueurs de profil : 1 500 mm – 6 000 mm (59 in – 236 in)
• Dimensions maximales : jusqu'à L 300 × H 100 mm (11,8 in × 3,9 in)
• Types de profil : C et Sigma
• Technologie de profilage flexible : cassettes interchangeables ; option Twin
• Systèmes auxiliaires : redressage, poinçonnage, coupe
• Options en ligne : chargement automatique de bobines, jonction de feuilles, changement d'outillage rapide, déchargement automatique, empilage/emballage/cerclage/étiquetage
• Logiciel/Industrie 4.0 : interfaces opérateur, intégration ERP bidirectionnelle, import/export de données flexible
