Profileuse pour profilés

de profilé métalliqueautomatiquecontrôlée par PLC

Présentation

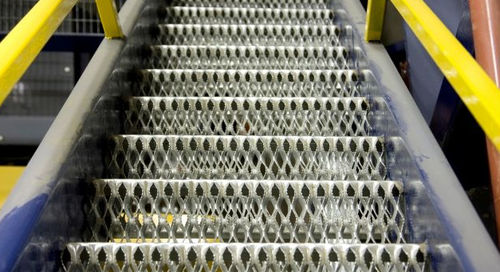

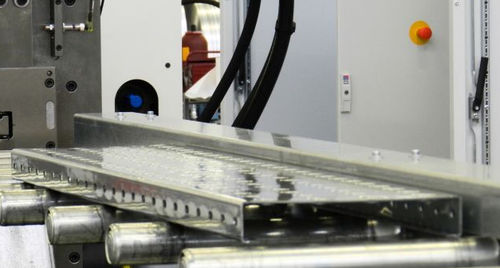

Les lignes de profilage Gasparini pour planchers métalliques, passerelles et grilles de sécurité sont conçues pour les fabricants exigeant répétabilité dimensionnelle, contrôle de la finition de surface et haut niveau d'efficacité opérationnelle. Elles conviennent à la production de profils pour mezzanines, plateformes d'accès et grilles de sécurité.

Fiche de l'installation type
Gamme d'épaisseur matériau : jusqu'à 3,0 mm
Vitesse de production maximale : jusqu'à 20 m/min
Temps d'attrezzage typiques : TWIN < 5 min ; PRO < 1 h
Technologie de profilage flexible : caissons interchangeables, solutions TWIN et PRO

Données techniques principales

• Épaisseur du matériau : jusqu’à 3,0 mm
• Vitesse de production : jusqu’à 20 m/min
• Technologie de profilage : TWIN et PRO
• Temps de changement :
  • TWIN : moins de 5 minutes
  • PRO : moins de 1 heure
• Longueurs de profil : de 1 500 mm à 4 500 mm
• Dimensions maximales des profils : L 800 × H 125 mm

Technologies auxiliaires de profilage

• Système de redressage
• Système de poinçonnage
• Système de coupe
• Système d'emboutissage

Options intégrables en ligne

• Système de chargement automatique des coils
• Unité de jonction de tôle
• Système de changement rapide des matrices de coupe
• Système de déchargement automatique
• Systèmes d'empilage, d'emballage, de cerclage et d'étiquetage

Qualité dimensionnelle et fonctionnelle
Pour les planchers métalliques et grilles de sécurité, des tolérances serrées et une bonne qualité de surface sont indispensables pour un assemblage précis et sûr. L'intégration profilage + coupe en ligne réduit le spring-back et limite les opérations secondaires, fournissant des pièces prêtes à l'assemblage.

Contrôle numérique et intégration IT

• Interfaces opérateur intuitives pour le contrôle et la supervision de la ligne
• Fonctions de monitoring et de collecte des données de production
• Intégration ERP : échange bidirectionnel pour synchroniser commandes, lots et recettes de production
• Compatibilité avec plusieurs formats d'import/export pour reporting et contrôle qualité

Avantages pour le client

• Réduction des temps de changement et augmentation de la productivité réelle
• Tolérances constantes, moins de rebuts et de retouches
• Automatisation accrue et réduction des interventions manuelles
• Traçabilité complète des données de production pour prises de décision basées sur les données

Pourquoi choisir Gasparini
Solutions de profilage sur mesure pour planchers métalliques : lignes conçues pour une grande répétabilité, simplicité d'utilisation et intégration complète dans les systèmes d'information de l'entreprise. Du changement d'outillage rapide à la collecte avancée de données, les lignes visent à améliorer efficacité, qualité et contrôle des coûts.

Remarque
Les protections et barrières de sécurité ont été retirées pour la prise de vue. Tous les dispositifs doivent être en place pour une exploitation sûre.

Caractéristiques / spécifications techniques

• Épaisseur matériau : jusqu’à 3,0 mm
• Vitesse de production : jusqu’à 20 m/min (65 ft/min)
• Technologies de profilage : TWIN et PRO
• Temps de changement : TWIN < 5 minutes ; PRO < 1 heure
• Longueur des profils : 1 500–4 500 mm
• Dimensions maximales profils : L 800 × H 125 mm
