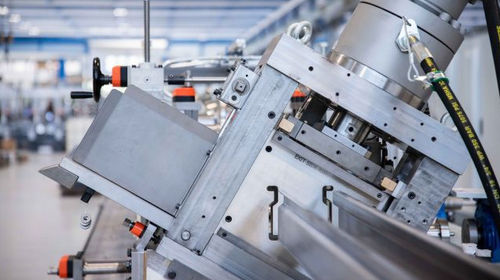

Ligne de profilage pour montants de racks à palettes

pour profiléspour meuble étagèreautomatique

Présentation

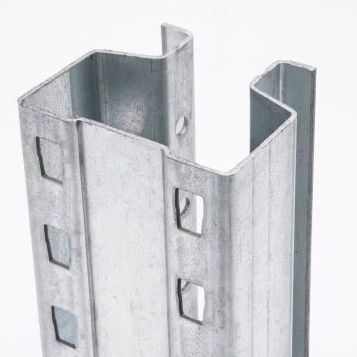

Nous concevons des lignes de profilage pour montants destinés aux racks à palettes et aux mezzanines industrielles, où la qualité de surface, des tolérances serrées et la répétabilité sont indispensables pour l’assemblage et l’emboîtement précis des composants. Les lignes sont configurables pour produire des montants prêts à l’assemblage selon les exigences industrielles.

Points forts des lignes de profilage
Les solutions de profilage Gasparini allient vitesse de production, flexibilité de configuration et intégration logicielle pour maximiser l’efficacité de la ligne.

• Qualité et tolérances : qualité de surface et tolérances dimensionnelles strictes maintenues indépendamment de l’épaisseur ou de la vitesse de production, assurant des montants parfaitement emboîtables.
• Contrôle du spring-back : profilage à froid avec découpe intégrée réduisant l’effet tête-à-queue et obtenant des profils plus droits et stables.
• Configuration ultra-rapide : changements de section et rééquipements rapides (TWIN : changement de section en moins de 5 minutes ; PRO : setup en moins d’1 heure ; cassettes interchangeables : rééquipement en moins d’1 heure).
• Logiciel et connectivité : interfaces HMI dédiées, intégration ERP, formats import/export flexibles pour production et rapports, architecture intuitive pour démarrages et changements de format rapides.

Technologies auxiliaires intégrées en ligne
Gasparini intègre des technologies auxiliaires directement dans la ligne de profilage pour fournir un process complet et un produit fini. Pour la production de montants, les process intégrés comprennent :

• Système de redressage
• Système de poinçonnage
• Système de découpe

Équipements optionnels en ligne
Équipements optionnels pour augmenter l’efficacité et la disponibilité machine tout en réduisant les temps de changement :

• Système de chargement automatique des bobines
• Groupe de jonction de tôles
• Système de changement rapide des matrices
• Système de déchargement automatique
• Système d’empilage, d’emballage, de cerclage et d’étiquetage automatique

Données techniques clés

• Gamme d’épaisseur : jusqu’à 5 mm
• Vitesse de production : jusqu’à 30 m/min
• Longueur des profils : de 1 000 mm à 14 000 mm
• Dimension maximale du profil : L 180 mm × H 160 mm
• Technologies de profilage : systèmes TWIN et PRO, cassettes interchangeables en option pour changements rapides

Note sécurité
Pour la démonstration, les protections et barrières de sécurité peuvent avoir été retirées ou ne pas être visibles. Tous les dispositifs de sécurité doivent être en place et opérationnels pour un usage sûr.

Caractéristiques / spécifications techniques

• Épaisseur du matériau : jusqu’à 5 mm
• Vitesse de production : jusqu’à 30 m/min
• Temps de configuration : TWIN changement de section < 5 min ; PRO setup < 1 h ; cassettes interchangeables rééquipement < 1 h
• Technologie de profilage flexible : cassettes interchangeables, TWIN
• Plage de longueur des profils : 1 000 mm à 14 000 mm
• Dimension maximale du profil : L 180 mm × H 160 mm
• Processus auxiliaires inclus : redressage, poinçonnage, découpe
• Options en ligne : chargement automatique de bobines, jonction de tôle, changement rapide de matrices, déchargement automatique, empilage/emballage/cerclage/étiquetage
• Logiciel et connectivité : HMI dédiées, intégration ERP, import/export pour production et rapports
