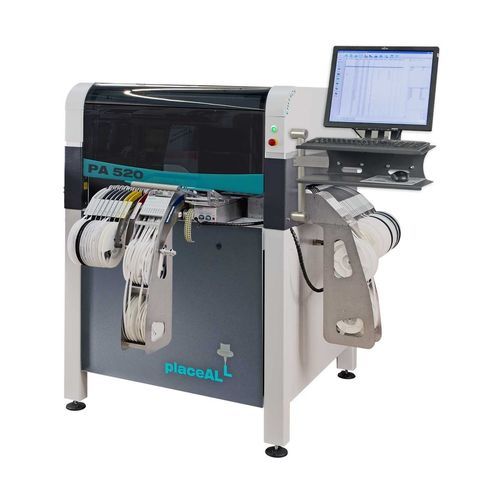

Machine de placement CMS placeALL®520

pour BGApour LEDautomatique

Informations produit
Le placeALL®520 est un système pick-and-place modulaire destiné au prototypage et à la production de petites séries. Il prend en charge un large spectre de composants (chips, composants fine pitch et BGAs). Un logiciel intelligent et jusqu'à 200 emplacements de kitting réduisent les temps de changement, améliorant la productivité pour les petites séries. La machine peut être intégrée en ligne ou équipée d'options supplémentaires sur site.

Domaine d'application
Assemblage et distribution pour prototypes et séries zéro/petites séries, débit jusqu'à 4000 pièces par heure.

Unités d'alimentation
Alimentation des composants depuis goulotte (tape), barre (stick), bande partielle, plateau (tray) et composants en vrac.

Compatibilité composants
Chips de 0201 jusqu'au fine pitch 70 × 70 mm (pas 0,4 mm), BGAs, CSPs, µBGAs, QFNs et pièces spéciales comme connecteurs et LED câblées.

Données techniques

• 100 emplacements pour feeders single-tape 8 ou 12 mm
• Jusqu'à 200 positions pour bandes 8 mm
• Jusqu'à 1 tête de pose
• Jusqu'à 2 têtes de dispensation
• Châssis machine divisible en option
• Taille maximale de PCB : 520 x 430 mm
• Dimensions plateforme (avec feeder) : 1820 x 1425 x 1570 mm
• Mode d'utilisation : standalone ou inline
• Débit : jusqu'à 4000 pièces par heure

Comparaison produit (extrait)
placeALL®520 | placeALL®620
100 emplacements pour feeders single-tape 8 ou 12 mm | 108 emplacements pour feeders single-tape 8 ou 12 mm
Jusqu'à 200 positions pour bandes 8 mm | Jusqu'à 208 positions pour bandes 8 mm
Jusqu'à 1 tête de pose | Jusqu'à 2 têtes de pose
Plateforme 1820 x 1425 x 1570 mm (avec feeder) | Plateforme 2000 x 1500 x 1600 mm (avec feeder)
4000 pièces par heure | 10500 (deux têtes) / 6000 (4600 / IPC9850) pièces par heure

Spécifications

• Modèle : placeALL®520
• Fabricant : Fritsch GmbH
• 100 emplacements pour feeders single-tape 8 ou 12 mm
• Jusqu'à 200 positions pour bandes 8 mm
• Jusqu'à 1 tête de pose
• Jusqu'à 2 têtes de dispensation
• Châssis machine divisible en option
• Taille maximale de PCB : 520 x 430 mm
• Dimensions plateforme (avec feeder) : 1820 x 1425 x 1570 mm
• Mode d'utilisation : standalone ou inline
• Débit : jusqu'à 4000 pièces par heure
• Alimentation : tape, stick, bande, tray et composants en vrac
• Compatibilité composants : chips 0201 jusqu'au fine pitch 70 × 70 mm (pas 0,4 mm), BGAs, CSPs, µBGAs, QFNs, pièces spéciales (connecteurs, LED câblées)
