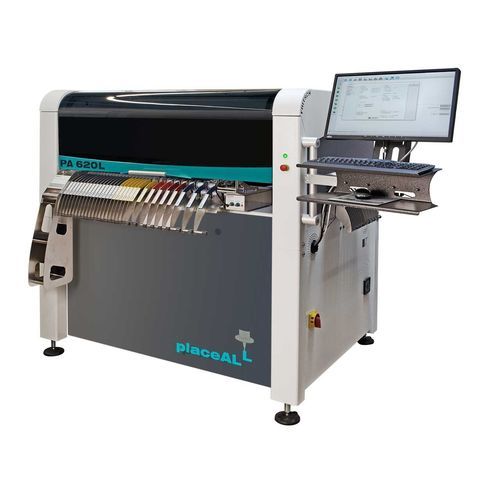

Machine de placement pour LED placeALL®620L

pour BGACMSmodulaire

Informations produit
Le placeALL®620L est construit de manière modulaire et offre un espace de pose plus grand que le placeALL®620. Il couvre un large spectre de composants, des chips 0201 aux éléments fine‑pitch avec un pas de 0,3 mm et aux BGA, permettant la réalisation flexible de projets complexes. Avec jusqu'à 284 positions de nourrisseurs (configurables) et un logiciel intelligent, les temps de réglage sont réduits au minimum. L'ensemble du volume de pose peut être utilisé pour bestücker de grandes cartes (jusqu'à 910 × 430 mm).

Domaine d'application
Bestuckage SMT et distribution pour petites et moyennes séries. Performance : jusqu'à 10 500 composants/heure (deux têtes) ; 6 000 (4600 / IPC9850).

Unités d'alimentation

• Alimentation des composants depuis goulotte (tape), barre, section de bande, tray et en vrac

Bauteilspektrum / Capacité composants

• Chips 0201 jusqu'au Fine Pitch 70 × 70 mm, pas 0,3 mm
• BGA, µBGA, CSP, QFN
• Pièces spéciales : connecteurs, LED THT câblées, etc.

Comparaison produit

• placeALL®620 : 108 emplacements pour FEEDER single tape 8 ou 12 mm ; max. 208 positions pour bandes 8 mm ; max. 2 têtes de pose ; surface 2000 × 1500 × 1600 mm avec FEEDER ; 10 500 (deux têtes) / 6 000 (4600 / IPC9850) composants/heure.
• placeALL®620L : 144 emplacements pour FEEDER single tape 8 ou 12 mm ; max. 248 positions pour bandes 8 mm ; max. 2 têtes de pose ; surface 2350 × 1500 × 1600 mm avec FEEDER ; 10 500 (deux têtes) / 6 000 (4600 / IPC9850) composants/heure.
• placeALL®620XL : 176 emplacements pour FEEDER single tape 8 ou 12 mm ; max. 248 positions pour bandes 8 mm ; max. 2 têtes de pose ; surface 2350 × 1800 × 1600 mm avec FEEDER ; 10 500 (deux têtes) / 6 000 (4600 / IPC9850) composants/heure.

Caractéristiques / spécifications techniques

• 144 emplacements pour FEEDER single tape 8 ou 12 mm
• max. 248 positions pour bandes 8 mm
• jusqu'à 284 positions de nourrisseurs (configurables)
• max. 2 têtes de pose
• max. 2 têtes de dosage
• châssis divisable en option
• taille maximale de PCB : 910 × 430 mm
• surface : 2350 × 1500 × 1600 mm avec FEEDER
• mode de fonctionnement : autonome (standalone) ou inline
• Capacité : jusqu'à 10 500 composants/heure (deux têtes) ; 6 000 (4600 / IPC9850)
