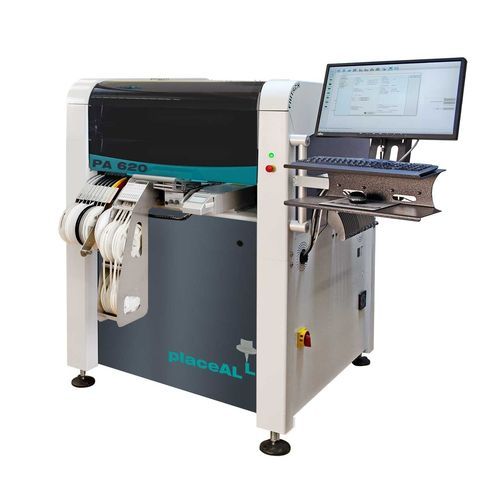

Machine de placement CMS placeALL®620

pour BGApour LEDen ligne

Informations produit
Le placeALL®620 est une machine de placement modulaire conçue pour la production en petites et moyennes séries. Il couvre un large spectre de composants, des chips 0201 jusqu'aux pièces fine-pitch 70×70 mm (0,3 mm) et aux BGAs. Le système prend en charge jusqu'à 208 positions de feeders et dispose d'un logiciel optimisé pour minimiser les temps de changement. Les unités placeALL®620 peuvent fonctionner en mode autonome ou être intégrées dans des lignes d'assemblage (par ex. smartLINE) conformes au standard SMEMA.

Domaine d'application
Bestückung et application de colle/dosage pour séries faibles à moyennes, avec un rendement jusqu'à 10 500 composants par heure (deux têtes) et 6 000 composants par heure (configurations alternatives : 4600 / IPC9850).

Unités d'alimentation
Alimentation des composants depuis ruban, barrette, bandelette, plateau (tray) et composants en vrac.

Plage de composants
De chips 0201 jusqu'aux pièces fine-pitch 70×70 mm (0,3 mm), incluant BGAs, µBGAs, CSPs, QFNs et pièces spécifiques telles que connecteurs et LED THT câblées.

Données techniques

• Modèle : placeALL®620
• Emplacements feeder : 108 emplacements pour FEEDER single tape 8 ou 12 mm (max. 208 positions pour rubans 8 mm)
• Positions feeder maximales : jusqu'à 208 pour rubans 8 mm
• Têtes : jusqu'à 2 têtes de placement ; jusqu'à 2 têtes de dosage
• Feeder supportés : ruban, barrette, bandelette, tray, composants en vrac
• Plage de composants : chips 0201 à 70×70 mm fine pitch (0,3 mm), BGAs, µBGAs, CSPs, QFNs, connecteurs, LED THT câblées
• Dimension max. PCB : 520 × 430 mm
• Dimensions plate-forme avec FEEDER : 2000 × 1500 × 1600 mm
• Châssis : option de châssis divisible
• Modes d'exploitation : standalone ou inline (compatible SMEMA)
• Rendement : jusqu'à 10 500 composants/h (deux têtes) ; 6 000 (4600 / IPC9850)

Comparaison produit (tableau)
placeALL®620 | placeALL®620L | placeALL®620XL
108 emplacements pour FEEDER single tape 8 ou 12 mm | 144 emplacements pour FEEDER single tape 8 ou 12 mm | 176 emplacements pour FEEDER single tape 8 ou 12 mm
max. 208 positions pour rubans 8 mm | max. 248 positions pour rubans 8 mm | max. 248 positions pour rubans 8 mm
max. 2 têtes de placement | max. 2 têtes de placement | max. 2 têtes de placement
plate-forme 2000 × 1500 × 1600 mm avec FEEDER | plate-forme 2350 × 1500 × 1600 mm avec FEEDER | plate-forme 2350 × 1800 × 1600 mm avec FEEDER
10500 (deux têtes) / 6000 (4600 / IPC9850) composants par heure | 10500 (deux têtes) / 6000 (4600 / IPC9850) composants par heure | 10500 (deux têtes) / 6000 (4600 / IPC9850) composants par heure

Caractéristiques techniques

• Modèle : placeALL®620
• Emplacements feeder : 108 emplacements pour 8 ou 12 mm single tape (jusqu'à 208 positions pour rubans 8 mm)
• Têtes : jusqu'à 2 têtes de placement ; jusqu'à 2 têtes de dosage
• Types de feeders : ruban, barrette, bandelette, tray, composants en vrac
• Plage de composants : chips 0201 à 70 × 70 mm fine pitch (0,3 mm), BGAs, µBGAs, CSPs, QFNs, connecteurs, LED THT câblées
• Dimension maximale PCB : 520 × 430 mm
• Dimensions plate-forme avec FEEDER : 2000 × 1500 × 1600 mm
• Châssis : option châssis divisible
• Modes : standalone ou inline (compatible SMEMA)
• Rendement : jusqu'à 10 500 composants/h (deux têtes) ; 6 000 (4600 / IPC9850)
