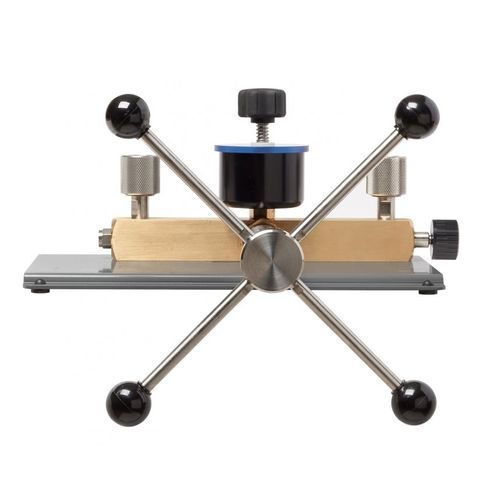

Comparateur de pression hydraulique P5514B series

pour calibration de pression

Présentation
Le Fluke Calibration P5514B est un comparateur de pression hydraulique compact et robuste, destiné à l'étalonnage sur table et en mobilité des manomètres, pressostats et transducteurs. Il génère une pression jusqu'à 10 000 psi (70 MPa) et intègre un réglage fin par vernier pour des calibrations précises. Les raccords de test sans outillage et l'étanchéité améliorée de la vanne du réservoir facilitent les connexions et stabilisent la génération de pression.

Principales fonctions

• Génère jusqu'à 10 000 psi (70 MPa)
• Vernier pour un réglage de pression précis
• Connecteurs de test sans outillage pour des raccordements rapides et étanches
• Adaptateurs inclus pour tailles courantes NPT et BSP
• Montage sur table ou utilisation mobile avec vanne de réservoir à étanchéité renforcée

Inclus

• 1x Comparateur de pression (P5514B)
• 1x Joints de rechange
• 1x Manuel de sécurité
• 1x Adaptateur 1/4 BSP
• 1x Adaptateur 1/2 BSP
• 2x Adaptateurs 1/4 NPT
• 1x Adaptateur 1/2 NPT
• 4x Manches de pompe

À propos des comparateurs de pression
Un comparateur de pression fournit la même pression contrôlée avec précision à la fois au manomètre de référence et à l'appareil testé, permettant des étalonnages par comparaison directe. Les pompes hydrauliques Fluke Calibration sont utilisées pour vérifier des instruments de pression par rapport à des manomètres de référence, des indicateurs ou des transducteurs et constituent une solution économique lorsque des pressions élevées et un contrôle fin sont nécessaires.

Utilisez-le comme calibrateur de pression
Associé aux manomètres de référence 2700G, le P5514B forme une solution complète d'étalonnage sur table, alternative aux testeurs à contrepoids pour de nombreuses applications. Les configurations groupées (par exemple P5514B-2700G-3) incluent des manomètres 2700G sélectionnés couvrant une large plage de pression (ex. : −12 psi à 10 000 psi / −80 kPa à 70 MPa).

Caractéristiques (tableau)
Gamme de pression : 0 à 10 000 psi (700 bar)
Adaptateurs de port test : 2 × 1/4 NPT, 1 × 1/2 NPT, 1 × 1/4 BSP, 1 × 1/2 BSP
Dimensions (L × P × H) : 280 × 280 × 254 mm (11 × 11 × 10 in)
Poids : 5 kg (11 lb)
Volume du réservoir : 75 cc
Déplacement de la presse à vis : 20 cc
Milieu liquide : Joints toriques standards en Viton® ; joints Ethylene Propylene (EP) disponibles pour liquides agressifs (P5514B-70M = Viton® ; P5514B-70M-EP = EP).

Caractéristiques techniques

• Modèle : P5514B
• Plage de pression : 0 à 10 000 psi (70 MPa / 700 bar)
• Adaptateurs inclus : 2 × 1/4 NPT, 1 × 1/2 NPT, 1 × 1/4 BSP, 1 × 1/2 BSP
• Dimensions (L×P×H) : 280 × 280 × 254 mm
• Poids : 5 kg
• Volume du réservoir : 75 cc
• Déplacement de la presse : 20 cc
• Options de joints : Viton® standard ; Ethylene Propylene (EP) pour fluides agressifs
