Pompe d'étalonnage pneumatique 700HPPK

pour la génération de pressionhaute pression

Présentation
Le kit de pompe de test pneumatique Fluke Calibration 700HPPK génère et règle précisément des pressions pneumatiques jusqu'à 21 MPa (3 000 psi) sans bouteille de gaz externe. Il alimente en pression les appareils à l'essai (DUT) tels que transmetteurs, régulateurs et manomètres numériques ou analogiques. Conçu pour le laboratoire et le terrain, le kit est léger, portable et stable sur diverses surfaces.

Principales fonctions

• Génération et réglage de pression pneumatique jusqu'à 21 MPa (3 000 psi)
• Conception portable avec pieds rétractables, poignée intégrée et sacoche de transport en toile
• Atteint la pression à pleine échelle en ~20 s dans un volume de 10 cm3
• Collecteur de réglage de pression amovible pour usage en banc et sur site ; permet d'isoler et d'évacuer la pression
• Raccord pivotant femelle 1/4 NPT pour changement rapide des manomètres sans bande PTFE
• Fournit un tuyau de pression de 2 m et des raccords variés pour une large connectivité
• Systèmes de dessiccant et de filtre en ligne pour protéger contre la contamination provenant du DUT

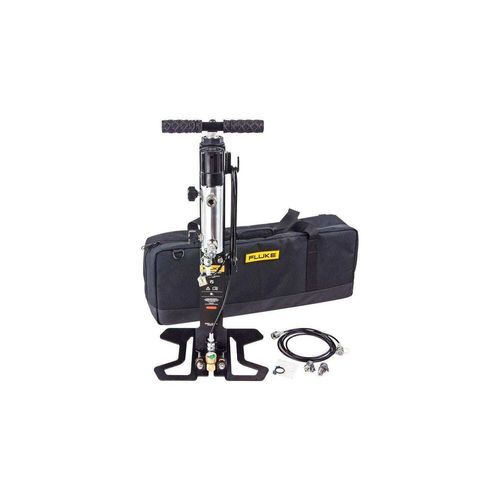

Inclus avec le 700HPPK (exemple de contenu)

• Pompe/comparateur haute pression
• Sacoche de transport en toile
• Kit d'entretien rapide pneumatique haute pression (joints)
• Recharge Dry Pac (dessiccant)
• Graisse silicone
• Tuyau haute pression (2 m)
• Adaptateurs de port de test (NPT, BSP, métrique selon modèle)

Notes d'utilisation
Le kit comprend un collecteur d'étalonnage et une pompe haute pression pour générer et affiner la pression. Un modèle séparé (700HPP) fournit uniquement la source haute pression sans collecteur. Le 700HPPK s'adresse aux techniciens d'étalonnage, ingénieurs de test et techniciens d'instrumentation dans des secteurs tels que la transmission et distribution de gaz naturel, les procédés, l'aérospatiale et la défense.

Caractéristiques / spécifications techniques (résumé)

• Pression de service maximale : 21 MPa (3 000 psi)
• Temps de génération à pleine échelle (10 cm3) : ~20 s
• Résolution du réglage fin (700HPPK) : 0,05 % du relevé
• Taux de fuite max. (700HPPK, vanne d'isolement fermée) : 0,01 % du relevé
• Poids : 700HPP ≈ 5,5 kg ; 700HPPK ≈ 7,2 kg
• Connexion du manomètre de référence : 1/4 NPT, raccord rapide
• Protection d'arrivée : filtre dessiccant
• Filtre de protection DUT (700HPPK) : 100 microns
• Dimensions (700HPPK) : 66 cm x 30,5 cm x 13 cm
• Adaptateurs fournis : NPT 1/8, 1/4 ; BSP 1/8, 1/4 ; MET M14, M20, 1/4 NPT
