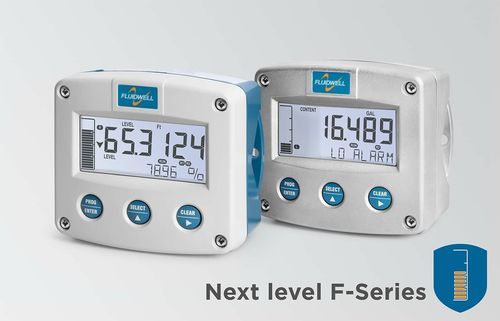

Indicateur de niveau visuel F170

de liquidespour zone dangereuseautomatique

Description du produit
Le F170 est un indicateur de niveau pour montage sur site destiné à la surveillance continue du niveau et à la retransmission du signal. Il accepte une entrée de niveau unique (0)4–20 mA (transparent HART) et affiche le niveau/hauteur, le contenu et le pourcentage de remplissage sur un affichage double ligne clair avec bargraphe dédié. L'appareil propose jusqu'à quatre seuils d'alarme configurables et jusqu'à quatre sorties pour signalisation ou commande locale. Des boîtiers robustes et plusieurs interfaces de communication rendent le F170 adapté aux applications industrielles et extérieures exigeantes.

Avantages

• Surveillance continue et précise du niveau avec affichage double ligne clair et bargraphe.
• Boîtiers robustes en aluminium ou acier inox 316L (IP65/IP67, Type4X).
• Configuration intuitive via la structure Fluidwell "Know one, know them all".
• Montage polyvalent : mur, tube, panneau ou directement sur capteurs.
• Rétroéclairage LED clignotant rouge en cas d'alarme pour une indication locale immédiate.

Fonctionnalités

• Quatre seuils d'alarme configurables : low-low, low, high, high-high.
• Bargraphe et affichage double ligne pour le niveau, le pourcentage ou la retransmission du signal.
• Entrée de niveau : (0)4–20 mA (transparent HART).
• Sorties analogiques : passive isolée, active ou bouclée 4–20 mA (échelonnable).
• Jusqu'à 4 sorties transistor passives ou relais mécaniques robustes.
• Communications : Modbus (RS485/RS232), option RS485 isolée.
• Port USB-C pour configuration à distance plug-and-play et programmation via PC.
• Options d'alimentation : 10–27 VDC (basic) ; isolée 12–30 VDC / 12–24 VAC ; isolée 115–230 VAC.
• Sauvegarde automatique des paramètres et entrée compatible HART.

Applications

• Mesure continue de niveau et retransmission dans réservoirs, cuves et lignes de procédé.
• Surveillance de niveau montée sur site pour environnements industriels, extérieurs et zones dangereuses.
• Adapté aux conditions sévères : pluie, neige, atmosphères sableuses ou salines et températures de -40°C à +70°C.

Caractéristiques techniques

• Entrée de niveau : (0)4–20 mA (transparent HART).
• Sorties d'alarme : configurable low-low / low / high / high-high ; fonction optionnelle de remise à zéro ; jusqu'à quatre relais mécaniques.
• Sortie analogique : 4–20 mA passive isolée, active (0)4–20 mA ou sortie alimentée en boucle isolée ; plage échelonnable.
• Alimentation : 10–27 VDC (basic) ; isolée 12–30 VDC / 12–24 VAC ; isolée 115–230 VAC.
• Alimentation capteur : 24 VDC.
• Communications : Modbus ASCII/RTU ; RS232, RS485 2 fils, RS485 isolée ; USB-C pour configuration.
• Boîtier : aluminium ou acier inox 316L ; options IP65 / IP67 et Type4X.
• Affichage : affichage double ligne avec bargraphe ; rétroéclairage LED rouge clignotant en cas d'alarme.
• Température de fonctionnement : -40°C à +70°C.
• Autres : entrée compatible HART, sauvegarde automatique des paramètres, options de montage multiples. Options pour zones dangereuses disponibles (voir fiche technique).
