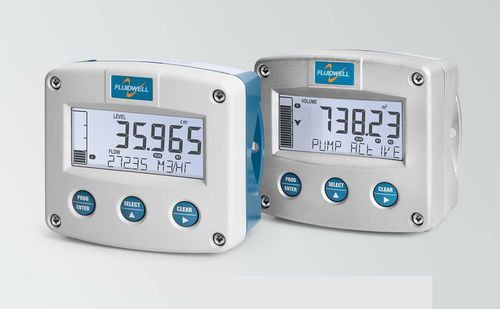

Contrôleur de pompe débitmètre F175

mesure de niveau et débitavec alarme intégréepour la gestion de pompes

Description du produit
Le F175 est un contrôleur pompe/niveau offrant une surveillance continue du niveau et une double mesure de débit en canal ouvert. Il affiche le niveau/hauteur ou le volume avec un bargraphe dédié et prend en charge le contrôle précis des pompes via des consignes et hystérésis configurables.

Avantages

• Contrôleur pompe et moniteur de niveau combinés avec fonctionnalité optionnelle de mesure de débit en canal ouvert.
• Boîtier robuste en aluminium ou acier inoxydable 316L (IP65/IP67 / Type4X) adapté aux environnements extérieurs et industriels.
• Configuration intuitive avec la structure Fluidwell « Know one, know them all » pour une mise en service rapide.
• Multiples possibilités de montage : mur, tuyau, panneau ou fixation directe sur sondes extérieures.
• Affichage clair en double ligne avec bargraphe pour niveau/hauteur, volume, débit, total, pourcentage ou valeurs d'alarme.

Fonctionnalités

• Contrôle pompe/niveau précis avec jusqu'à 4 consignes et 4 points de remise et hystérésis configurable.
• Quatre niveaux d'alarme : bas-bas, bas, haut, haut-haut avec signalisation visuelle et sorties configurables.
• Deux calculs de débit pour canaux ouverts (linéaire, table ou formules de déversoir/rigole) avec totalisation.
• Bargraphe adaptable au niveau/hauteur ou au volume ; témoin LED rouge clignotant en cas d'alarme.
• Unités personnalisées pour niveau, hauteur et volume ; table de calage 48 points pour la linéarisation cuve/déversoir/rigole.
• Entrée de niveau 1: (0)4–20 mA (HART transparent) avec détection de panne capteur Namur NE43 et retransmission analogique optionnelle de l'état du capteur.
• 3 entrées de commande à distance configurables et jusqu'à 4 sorties relais mécaniques pour pompes/alertes.
• Sortie analogique active ou passive isolée (0)4–20 mA extensible à n'importe quelle plage.
• Communication : Modbus RTU via RS232/RS485 (option RS485 isolée). USB-C pour la configuration à distance.
• USB-C plug-and-play, configuration PC avec logiciel gratuit et sauvegarde automatique des paramètres.
• Alimentation isolée : 12–24 V AC / 12–30 V DC ou 115–230 V AC ; alimentation capteur 24 V DC.

Applications

• Mesure continue de niveau avec calcul de volume par table de calage pour cuves non linéaires.
• Contrôle de pompes en modes remplissage/vidange, groupement de pompes, alternance par ordre ou temps de fonctionnement et affichage des heures de marche.
• Surveillance de débit en canal ouvert : combinaison de l'entrée de niveau et des caractéristiques du canal pour calculer et totaliser le débit avec alarmes.
• Conçu pour le traitement des eaux usées, le drainage pluvial, les canaux d'irrigation, les rejets industriels et la prévention des inondations—permettant le pilotage automatique de pompes, vannes et alarmes.

Caractéristiques techniques

• Entrée de niveau : (0)4–20 mA (HART transparent).
• Entrées d'état : 3 entrées de commande à distance configurables (15 fonctions).
• Sortie impulsion : impulsion mise à l'échelle depuis totaliseur A/B et/ou échantillonnage ; type : un relais mécanique robuste sélectionnable.
• Sorties d'alarme : jusqu'à quatre relais mécaniques robustes ; configurables pour bas-bas/bas/haut/haut-haut ; sortie d'effacement optionnelle.
• Sortie analogique : une sortie isolée passive 4–20 mA ou une sortie active (0)4–20 mA, extensible à toute plage.
• Sorties de commande : jusqu'à quatre relais mécaniques robustes pour commande de pompes (remplissage/vidange, groupement, sélection par ordre/temps de marche).
• Alimentation : isolée 12–30 V DC / 12–24 V AC ou isolée 115–230 V AC. Alimentation capteur : 24 V DC.
• Zone dangereuse : non intrinsèquement sûre / non disponible.
• Communication : Modbus RTU. Interfaces : RS232 / RS485 2 fils / RS485 isolé 2 fils. USB-C pour configuration.
• Affichage : écran double ligne avec bargraphe dédié ; LED rouge clignotante pour alarmes.
• Montage : mur, tuyau, panneau ou directement sur sondes extérieures ; boîtiers : aluminium ou acier inoxydable 316L (IP65, IP67 / Type4X).
