Contrôleur de niveau avec sortie relais F173

à montage sur panneauavec afficheur LCDsurveillance en temps réel

Présentation du produit

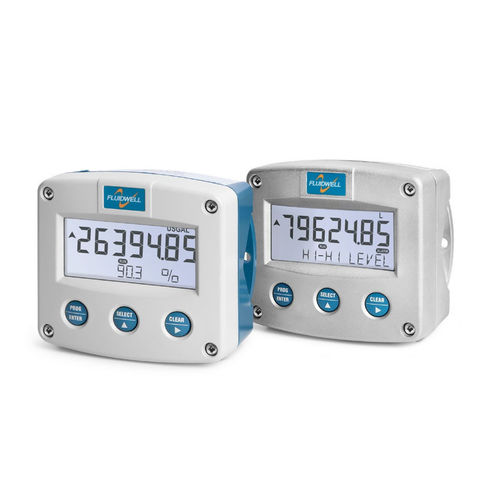

Le F173 est un moniteur/contrôleur de niveau monté sur site offrant une mesure continue du niveau, un bargraph dédié et un affichage double ligne pour l'indication simultanée du niveau/hauteur et du contenu. Il dispose de jusqu'à quatre sorties pour piloter des vannes ou déclencher des alarmes visuelles/acoustiques et propose quatre seuils d'alarme configurables pour un contrôle précis du niveau.

Général
Le F173 fait partie de la nouvelle génération de la série F d'indicateurs, moniteurs et contrôleurs de niveau, avec des performances, des fonctionnalités et une fiabilité accrues par rapport aux modèles F1 antérieurs. Il est conçu pour des applications industrielles exigeantes sur le terrain.

Avantages

• Surveillance continue du niveau avec options d'asservissement et de retransmission.
• Boîtier robuste en aluminium ou inox 316L, IP65/IP67 (Type 4X), adapté aux environnements extérieurs et difficiles.
• Configuration intuitive via la structure Fluidwell pour une mise en service rapide et une réduction du temps d'ingénierie.
• Montage flexible : mural, sur tuyau, sur panneau ou directement sur capteurs extérieurs.
• Affichage clair double ligne avec bargraph dédié indiquant niveau/hauteur, contenu, pourcentage de remplissage ou valeurs d'alarme.

Fonctionnalités

• Surveillance et commande du niveau avec quatre seuils d'alarme : lo-lo, lo, hi, hi-hi, avec hystérésis et fonction d'ignore configurables.
• Bargraph selon le niveau/hauteur ou le contenu et rétroéclairage LED rouge clignotant en cas d'alarme.
• Unités personnalisées pour niveau/hauteur et contenu et table de 48 points pour la linéarisation (compensation de la forme du réservoir).
• Entrée de niveau : (0)4–20 mA (HART transparent) avec détection de défaut capteur Namur NE43 et visualisation à l'écran.
• Jusqu'à 4 sorties : transistors passifs ou relais mécaniques robustes ; une sortie analogique isolée 4–20 mA (active, isolée ou alimentée en boucle selon configuration).
• Trois entrées de commande à distance configurables ; communication Modbus ASCII/RTU via RS232/RS485 (RS485 isolé en option).
• Port USB-C plug-and-play pour configuration à distance et programmation simple via PC/portable avec logiciel gratuit.
• Options d'alimentation : 10–27V DC (base), 12–30V DC isolé / 12–24V AC isolé, ou 115–230V AC isolé ; sauvegarde automatique des paramètres.

Applications

• Mesure continue de niveau avec calcul de volume via table de strapping pour réservoirs de forme irrégulière et retransmission du signal vers les systèmes de contrôle.
• Indicateur/contrôleur monté sur site pour zones non dangereuses et dangereuses, adapté aux climats extrêmes (pluie, neige, sable, atmosphères salines) et températures de -40°C à +70°C (-40°F à 158°F).

Caractéristiques techniques

• Modèle : F173
• Affichage : Affichage double ligne avec bargraph dédié ; rétroéclairage LED rouge clignotant en alarme
• Entrée niveau : (0)4–20 mA (HART transparent)
• Entrées de statut : 3 entrées de contrôle à distance configurables (6 fonctions)
• Sorties d'alarme : Configurables lo-lo, lo, hi, hi-hi ; jusqu'à 4 relais mécaniques robustes ; sortie d'alarme claire optionnelle
• Sorties analogiques : Une sortie isolée passive 4–20 mA ; une sortie active (0)4–20 mA ou isolée alimentée en boucle ; échelonnable sur toute plage
• Communication : Modbus ASCII/RTU ; interfaces RS232 / RS485 2 fils / RS485 isolé 2 fils
• Configuration : USB-C (configuration à distance uniquement)
• Linéarisation : Table de strapping 48 points pour compensation de forme de réservoir
• Détection défaut capteur : Namur NE43 avec visualisation et retransmission configurable
• Alimentation : 10–27V DC (base), 12–30V DC isolé / 12–24V AC isolé, 115–230V AC isolé
• Alimentation capteur : 24V DC
• Boîtier : Aluminium ou inox 316L ; IP65, IP67 / Type4X
• Température de fonctionnement : -40°C à +70°C (-40°F à 158°F)
• Montage : Mur, tuyau, panneau ou directement sur capteurs extérieurs
• Mémoire : Sauvegarde automatique de tous les paramètres
