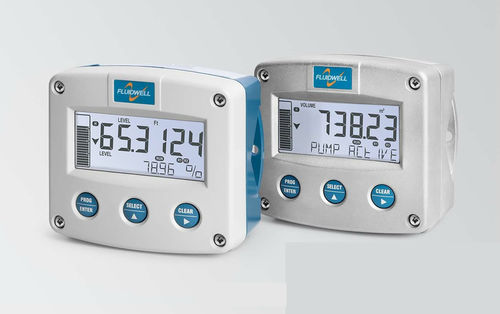

Contrôleur de pompe de dosage F174

en aluminium

Product description
Le F174 est un régulateur de pompe et de niveau conçu pour la surveillance continue du niveau et le contrôle fiable des pompes. Il affiche le niveau en hauteur ou en volume sur un écran double ligne clair avec bargraphe dédié et prend en charge des points de consigne et de réarmement individuels avec hystérésis pour piloter jusqu'à 4 pompes en configuration autonome ou groupée. Le F174 intègre la surveillance d'alarmes, le diagnostic capteur et des communications flexibles pour l'intégration process.

Advantages

• Régulateur polyvalent avec surveillance continue du niveau en temps réel.
• Boîtier terrain robuste en aluminium ou inox 316L (IP65 / IP67 / Type4X) pour environnement extérieur et conditions sévères.
• Configuration intuitive via la structure Fluidwell — réduit le temps de mise en service et la formation.
• Possibilités de montage multiples : mur, conduit, tableau ou montage direct sur capteur.
• Affichage clair à double ligne et bargraphe pour niveau/hauteur, volume, pourcentage ou valeurs d'alarme.

Features

• Contrôle précis des pompes avec jusqu'à 4 points de consigne et réarmement et hystérésis configurable.
• Surveillance de niveau avec quatre seuils d'alarme : bas-bas, bas, haut, haut-haut ; inclut fonction d'ignorance.
• Bargraphe selon la hauteur ou le volume calculé (tableau de correction).
• Rétroéclairage LED rouge clignotant en cas d'alarme.
• Unités personnalisables pour niveau, hauteur et volume.
• Entrée niveau : (0)4-20 mA (HART transparent).
• Détection de défaut capteur Namur NE43 avec visualisation écran et retransmission configurable.
• Table de correction à 48 points pour linéarisation de cuve.
• Trois entrées de commande à distance pour déclencher une action ou définir un statut.
• Sortie analogique active ou isolée pour retransmission niveau/volume.
• Jusqu'à quatre relais mécaniques robustes pour sorties pompe ou alarme.
• Communication Modbus complète (RS485 / RS485 isolé ou RS232).
• USB-C plug-and-play pour configuration à distance.
• Configuration PC via logiciel gratuit ; sauvegarde automatique des réglages.
• Alimentations isolées : 12–24V AC / 12–30V DC ou 115–230V AC.

Applications

• Mesure continue de niveau avec calcul de volume via tableau de correction et retransmission de signal.
• Contrôle pompe avec fonctions remplissage/vidange, sélection de groupes, alternance selon ordre ou heures de fonctionnement ; heures de fonctionnement affichées.
• Adapté aux stations de pompage eaux usées et pluviales, procédés industriels, réseaux d'irrigation, réservoirs, traitement d'eau, CVC, dosage chimique, drainage et installations de pompes de surpression.
• Montage sur site en zones sûres et conditions climatiques sévères ; fonctionnement de -40°C à +70°C (-40°F à 158°F).

Caractéristiques / spécifications techniques

• Entrée niveau : (0)4-20 mA (HART transparent).
• Entrées d'état : 3 entrées de commande à distance configurables (11 fonctions).
• Sorties d'alarme : configurables pour bas-bas, bas, haut, haut-haut ou combinées ; sortie d'alarme réarmable optionnelle ; jusqu'à quatre relais mécaniques robustes.
• Sorties analogiques : une sortie isolée passive ou une sortie active (0)4-20 mA, extensible à toute plage ; transmet niveau/hauteur, volume ou retransmission d'entrée.
• Sorties de commande : contrôle pompe pour remplissage/vidange, configuration de groupe et sélection de pompe ; jusqu'à quatre relais mécaniques robustes.
• Alimentation : isolée 12–30V DC / 12–24V AC ou isolée 115–230V AC.
• Alimentation capteur : 24V DC.
• Zone dangereuse / intrinsèquement sûre : non disponible.
• Communication : Modbus RTU ; RS232 / RS485 2 fils / RS485 isolé 2 fils ; USB-C pour configuration.
• Affichage : écran double ligne plus bargraphe dédié ; rétroéclairage LED rouge clignotant pour alarmes.
• Diagnostic capteur : détection Namur NE43 avec visualisation écran et retransmission analogique configurable.
• Linéarisation : table de correction 48 points pour compensation de forme de réservoir.
• Construction : boîtiers robustes en aluminium ou inox 316L, indice IP65 / IP67 / Type4X.
• Température de fonctionnement : -40°C à +70°C (-40°F à 158°F).
• Configuration : USB-C plug-and-play et logiciel PC gratuit ; sauvegarde automatique des paramètres.
