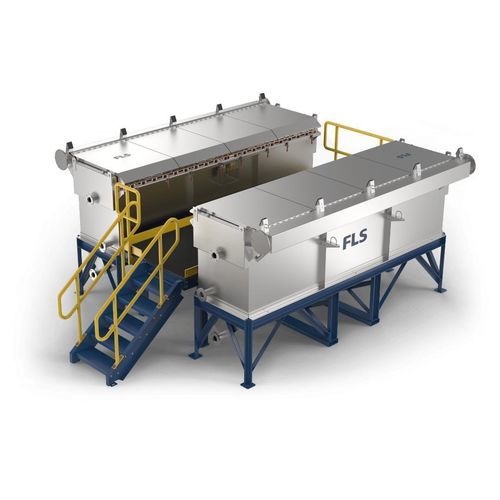

Système à électrodéposition EC series

Aperçu du produit
Les cellules d'électroobtention de la série EC sont installées dans le monde pour la récupération de l'or et de l'argent, avec plus de 200 unités en exploitation. Elles assurent une distribution de courant efficace, une exploitation sûre, un retrait des boues en cellule simple et une longévité importante. Conçues pour traiter 15-80 gallons par minute (3,5-18 m3/h) de solution chargée, les cellules sont compatibles avec l'élution Zadra et AARL, le lixiviation haute teneur, la cyanuration intensive, la concentration gravimétrique et certaines solutions non cyanurées. Intervalle de maintenance typique : hebdomadaire pour récupération des boues. Tension typique busbar : 2,1 V à 5 V ; courant typique : 60 A à 90 A par cathode (courants plus élevés utilisés pour certaines solutions haute teneur).

Avantages clés

• Construction sûre : corps en acier inoxydable avec revêtement en polypropylène, plénum d'évacuation intégré et électrodes durables pour limiter les risques d'incendie et de corrosion.
• Maintenance efficace : lavage des cathodes en cellule via pulvérisateur portable ou système de pulvérisation installé, réduisant le temps de service jusqu'à 75 %.
• Intégration flexible : plusieurs tailles, orientation gauche/droite, brides verticales ou horizontales et divers accessoires optionnels pour s'adapter aux raffineries existantes.

Configurations et caractéristiques

• Corps de cellule en acier inoxydable revêtus de polypropylène pour isolation électrique et isolation thermique.
• Plénum d'évacuation intégré pour captage et gestion des gaz d'échappement.
• Anodes et cathodes en acier inoxydable pour meilleure résistance à la corrosion et longévité ; options d'anodes en carbone et DSA pour solutions fortement corrosives.
• Capacité de lavage des cathodes en cellule (pulvérisateur portable ou système installé) pour éviter le retrait des cathodes et accélérer l'entretien.
• Couvercles actionnés hydrauliquement pour remplacer l'opération manuelle.
• Revêtements projetés résistants à la corrosion pour prolonger la durée de vie dans les solutions contenant chlorures, sulfates et silicates.
• Systèmes d'atténuation du mercure disponibles pour traiter les gaz d'échappement EW lorsque requis.
• Configuration mécanique flexible : orientation gauche/droite et brides verticales/horizontales pour retrofit dans des installations existantes.

Modèles / comparaison
Model | Cell size (ft3) | Anodes / Cathodes | Rectifier Amps (A)
50EC13 | 50 ft3 | 14 / 13 | 750
75EC18 | 75 ft3 | 20 / 18 | 1000
Plage typique | 50 - 150 ft3 équivalent cathode | — | typiquement 500 - 2500 ampères appliqués par cellule

Applications et performances
Utilisée avec des usines ADR carbone, des fours de régénération du carbone, des systèmes Merrill-Crowe, des circuits de lixiviation au cyanure et des circuits de concentration gravimétrique. Fonctionne efficacement sur une variété de types d'alimentation et de chimies et a été utilisée avec succès sur certaines solutions porteuses de métaux non cyanurées en plus des procédés de cyanuration standard.

Caractéristiques techniques

• Unités installées : plus de 200 cellules d'électroobtention or et argent dans le monde
• Débit : 15–80 gallons par minute (3,5–18 m3/h)
• Construction : corps en acier inoxydable avec revêtement en polypropylène
• Tension busbar typique : 2,1 V à 5 V
• Courant par cathode : 60 A à 90 A (ampérage plus élevé pour certaines solutions haute teneur)
• Tailles des cellules : 50 à 150 ft3 (équivalent cathode)
• Ampères de redresseur par cellule : typiquement 500 à 2500 A appliqués
• Exemple nombre anode/cathode : 14/13 (50 ft3), 20/18 (75 ft3)
• Intervalle de service : typiquement hebdomadaire pour récupération des boues
• Options d'anodes : anodes carbone et DSA pour solutions très corrosives
• Équipements optionnels : couvercles actionnés hydrauliquement, revêtements projetés résistants à la corrosion, systèmes d'atténuation du mercure, systèmes de lavage/pulvérisation des cathodes en cellule
• Options mécaniques : orientation gauche ou droite ; brides verticales ou horizontales pour retrofit
• Compatibilité : élution Zadra et AARL, ADR carbone, lixiviation haute teneur, cyanuration intensive, récupération gravimétrique et certaines solutions non cyanurées
