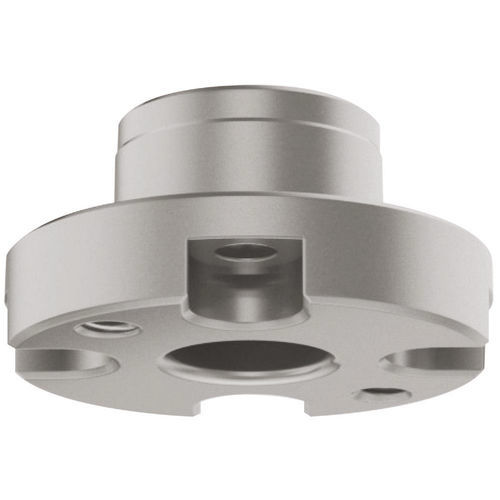

Récepteur industriel AMWF-BU series

d'automatisation

Présentation du produit
Utilisé avec les broches de localisation AMWF-L-S à verrouillage par billes. Ces réceptacles Flex sont conçus pour être utilisés avec les broches localisatrices pneumatiques à verrouillage par billes de la série AMWF-L-S pour le positionnement et la fixation dans un large éventail d'outillages, de montages et d'opérations d'assemblage. Lorsque la pression d'air est appliquée, les billes se rétractent dans la broche, permettant le retrait de la broche du réceptacle. Fabriqué en acier 1045 avec une finition nickel chimique.

Compatibilité

• À utiliser avec les broches localisatrices pneumatiques de la série AMWF-L (famille AMWF-L-S).
• Réceptacles conçus pour les localisateurs AMWF-L.

Variantes (tableau)
En-têtes de colonne : ID | SKU | Filetage | P.C.D. | D | D1 (g6) | D2 | D4 (E7) | D5 | W | H | H1 | H2 | H3 | V | Broche utilisable
131970 | AMWF18-BU | M4x0.70 | 28 | 36 | 20 | 19.6 | 12.1 | 4.5 | 8 | 8 | 10.5 | 7.5 | 3.5 | 45 | AMWF18L-4S, AMWF18L-4S-G
131973 | AMWF26-BU | M5x0.80 | 34 | 44 | 25 | 24.6 | 16.1 | 5.5 | 9.5 | 9.5 | 11 | 7 | 4 | 45 | AMWF26L-4S, AMWF26L-4S-G

Matériau et finition
Fabriqué en acier 1045 avec une finition nickel chimique.

Médias

• Fiche technique (PDF)
• Vidéo produit (MP4)
• Catalogue produit (PDF)
• Mode d'emploi (PDF)
• Guide d'installation (PDF)

Caractéristiques / spécifications techniques

• Modèle : AMWF-BU
• Type de produit : Réceptacle (réceptacle en acier pour localisateurs AMWF-L)
• Compatible avec : broches localisatrices pneumatiques AMWF-L-S à verrouillage par billes
• Matériau : acier 1045
• Finition : nickel chimique
• SKUs/filetages disponibles : AMWF18-BU (M4x0.70), AMWF26-BU (M5x0.80)
• Dimensions clés (exemples) : AMWF18-BU D=36 mm, H=8 mm, V=45 mm ; AMWF26-BU D=44 mm, H=9.5 mm, V=45 mm
