Récepteur industriel AMWF-BU series

d'automatisationhaute précision

Présentation du produit

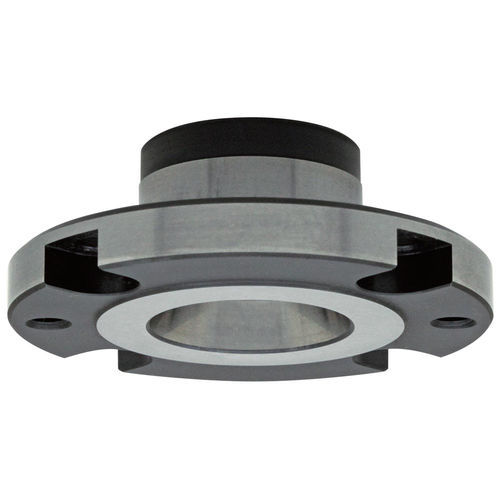

Les réceptacles Flex locator de la série AMWF-BU sont des pièces de positionnement de précision conçues pour être utilisées avec les goupilles pneumatiques à verrouillage par billes AMWF-W. Ils assurent un positionnement précis et un serrage fiable pour les outillages, montages et opérations d'assemblage. Sous pression d'air, les billes se rétractent dans la goupille permettant un dégagement rapide du réceptacle. La répétabilité de positionnement est de ±10 microns. Le corps est en acier 4140 traité thermiquement avec finition en oxyde noir.

Options de pièces disponibles (tableau)
ID | SKU | Part Number | Type | Thread | D | D1 g6 | D2 | Dp P.C.D. | D4 | D5 +0.15/+0.05 | H ±0.003 | H1 | H2 | H3 | V Degrees | For SHCS Size | Use Locator Pin | Use with Knob-Locking Locator | PN
136932 | AMWF40-BU-D | AMWF40-BU-D | Diamond | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660L
136934 | AMWF40-BU-S | AMWF40-BU-S | Straight | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660S
136930 | AMWF40-BU-T | AMWF40-BU-T | Tapered | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660L
136933 | AMWF50-BU-D | AMWF50-BU-D | Diamond | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -
136935 | AMWF50-BU-S | AMWF50-BU-S | Straight | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -
136931 | AMWF50-BU-T | AMWF50-BU-T | Tapered | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -

Médias (titres de documents)

• Spécifications
• Instructions
• Consulter le catalogue produit
• Comment utiliser
• Comment installer

Caractéristiques / spécifications techniques

• Répétabilité de positionnement : ±10 microns
• Matériau du corps : acier 4140 traité thermiquement, finition oxyde noir
• Compatibilité : goupilles pneumatiques AMWF-W à verrouillage par billes ; récepteurs de serrage CP741
• Types disponibles : Diamant, Droit, Conique
• Filetages : M5 x 0.80 (variants AMWF40), M6 x 1.00 (variants AMWF50)
• Diamètres : 60 mm (AMWF40) et 75 mm (AMWF50)
• Applications typiques : positionnement et serrage pour outillage, montages et assemblage ; les billes se rétractent sous pression d'air pour permettre le dégagement
• Variants dimensionnels : paramètres spécifiques (D, D1 g6, D2, P.C.D., D4, D5, H, H1, H2, H3, V degrés) comme indiqués ci-dessus
