Localisateur de bridage AMWFH-S series

pneumatique

Overview

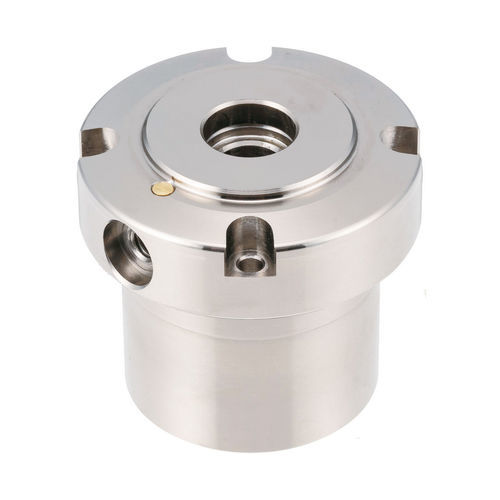

Ce module de localisation pneumatique léger (modèle AMWFH‑S) est conçu pour les systèmes Flex et assure un positionnement haute précision ainsi qu’un changement rapide des plaques de montage. Il s’agit d’un dispositif de serrage à action unique « pull‑down » : l’air sert uniquement au desserrage, la force du ressort assurant le serrage en l’absence d’air. Répétabilité 0,06 mm. Pression de service requise : 44 psi.

Product variants

• AMWFH49‑S (ID 230414) — diamètre général Ø49 mm ; force de serrage 134 lbs ; compatible avec broches AMWFH49‑M6L, AMWFH49‑M6S ; référence AMWFH49‑S.
• AMWFH64‑S (ID 230417) — diamètre général Ø64 mm ; force de serrage 224 lbs ; compatible avec broches AMWFH64‑M8L, AMWFH64‑M8S ; référence AMWFH64‑S.

Technical specifications

• Modèle : AMWFH‑S (localisateur de serrage pneumatique Flex — léger, pull‑down)
• Précision (répétabilité) : 0,06 mm
• Fonctionnement : action unique — l’air est utilisé uniquement pour le desserrage ; le ressort assure le serrage en l’absence d’air
• Desserrage : deux orifices de desserrage
• Pression d’utilisation requise : 44 psi (env. 3,0 bar)
• Forces de serrage : 134 lbs (AMWFH49‑S), 224 lbs (AMWFH64‑S)
• Diamètres disponibles : 49 mm, 64 mm

Applications

• Montage sur plaque de base dans les systèmes Flex pour changement rapide de plaque de fixation
• Positionnement précis et serrage répétable en usinage et assemblage
• Convient lorsque le comportement « ressort‑pour‑serrer » est nécessaire (serrage sûr en cas de perte d’air)

Materials & compatibility

• Corps : acier 4140 plaqué nickel sans électrolyse
• Billes : acier inoxydable
• Broches de serrage compatibles : AMWFH49‑M6L, AMWFH49‑M6S, AMWFH64‑M8L, AMWFH64‑M8S
