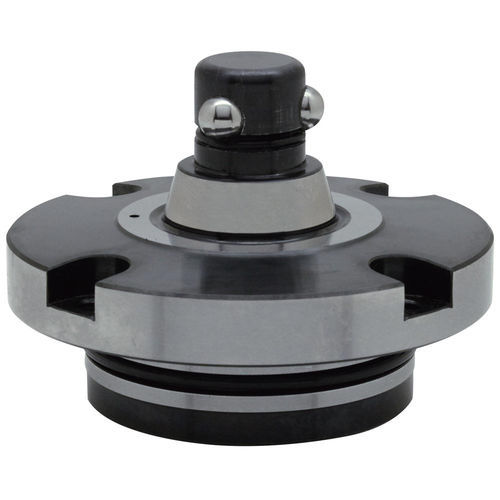

Localisateur de bridage AMWF-W series

pneumatique

Description du produit
Ces goupilles localisatrices pneumatiques à verrouillage par billes sont utilisées avec les réceptacles Flex série AMWF-BU pour le positionnement et le serrage dans une large gamme d'opérations d'outillage, de montages et d'assemblage. La douille est centrée et serrée lorsque les trois billes sont poussées vers l'extérieur, offrant une grande répétabilité de positionnement. Lorsqu'une pression d'air est appliquée, les billes se rétractent dans la goupille, permettant le dégagement de la goupille du réceptacle. Répétabilité de positionnement : ± 0,003 µm. Corps en acier 4140 avec finition nickel chimique. Billes en acier inoxydable 440C. Cylindre en acier 1045.

Caractéristiques

• Goupille localisatrice pneumatique à verrouillage par billes
• Utilisée avec les réceptacles série AMWF-BU
• Mécanisme à trois billes pour centrage de la douille et haute répétabilité
• Rétraction des billes actionnée par air pour le dégagement
• Corps : acier 4140, finition nickel chimique
• Billes : acier inoxydable 440C
• Cylindre : acier 1045

Options de pièces (tableau)
ID | SKU | Part Number | Type | T Thread (drilled hole dia.) | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | D5 (mm) | D6 (mm) | Dp P.C.D. (mm) | L (mm) | H | H1 | H2 | H3 | V (degrees) | For SHCS Size | Clamping Force (Lbs) | Operating Air Pressure (psi) | Use Receptacle Bushing | PN
136928 | AMWF40-W-S | AMWF40-W-S | Straight | M6X1.00 - Dia 5.2 | 70 | 48 | 47.5 | 38 | 20 | 16 | 7.2 | 60 | 5 | 12 | 15 | 35 | 8 | 45 | M5 | 899.2 | 72,5 | AMF40-BU-T/-D/-S |
136926 | AMWF40-W-T | AMWF40-W-T | Tapered | M6X1.00 - Dia 5.2 | 70 | 48 | 47.5 | 38 | 24.5 | 16 | 7.2 | 60 | 5 | 12 | 15 | 35 | 8 | 45 | M5 | 899.2 | 72,5 | AMF40-BU-T/-D/-S |
136929 | AMWF50-W-S | AMWF50-W-S | Straight | M8X1.25 - Dia 6.8 | 85 | 58 | 57.5 | 48 | 26 | 20 | 8.2 | 72 | 6 | 15 | 19 | 44 | 10 | 45 | M6 | 1416.2 | 72,5 | AMF50-BU-T/-D/-S |
136927 | AMWF50-W-T | AMWF50-W-T | Tapered | M8X1.25 - Dia 6.8 | 85 | 58 | 57.5 | 48 | 31.5 | 20 | 8.2 | 72 | 6 | 15 | 19 | 44 | 10 | 45 | M6 | 1416.2 | 72,5 | AMF50-BU-T/-D/-S |

Spécifications techniques

• Modèle : AMWF-W
• Types disponibles : droit (Straight) et conique (Tapered)
• Tailles de filetage typiques : M6 x 1,00 et M8 x 1,25 (diamètres des perçages indiqués dans le tableau)
• Répétabilité de positionnement : ± 0,003 µm
• Matériau du corps : acier 4140 avec finition nickel chimique
• Matériau des billes : inox 440C
• Matériau du cylindre : acier 1045
• Exemples de forces de serrage : ~899,2 lbs (variantes AMWF40), ~1416,2 lbs (variantes AMWF50)
• Pression d'air de fonctionnement typique : 72,5 psi (voir tableau selon variante)
• Conçu pour utilisation avec les réceptacles série AMWF-BU
