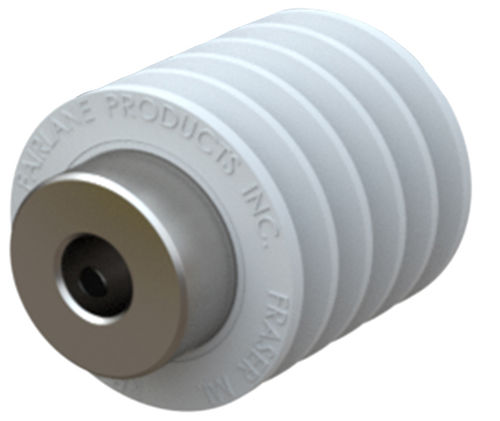

Rouleau de convoyeur commandé RR-EX

en nitrileen néoprène®en polyuréthane

Vue d'ensemble du produit
Les rouleaux à ailettes présentent des rainures circulaires et sont collés de façon permanente sur un insert en acier ; ils sont conçus pour un montage sur arbre. Un moyeu dépasse du rouleau et est fourni avec deux vis de pression espacées de 90° pour la fixation sur l'arbre. Le profil rainuré réduit la surface de contact avec la pièce et évacue saletés, débris et liquides hors de la zone de contact. Les rouleaux sont disponibles en néoprène, nitrile et uréthane avec des duretés de 20 à 60 Shore A.

Matériaux et options

• Matériaux : Néoprène, Nitrile, Uréthane
• Dureté : Plage indiquée sur le site 20 à 60 (Duromètre, Shore A)
• Montage : Entrainement sur arbre avec moyeu et deux vis de pression (90° d'écart)
• Insert : Insert en acier (collé en permanence)

Options de pièces (tableau)
En-tête : ID | SKU | Référence | D (in) | D1 (in) | D2 (in) | W (in) | W2 (in) | Nb d'ailettes | Duromètre (Shore A) | Matériau | Couleur
113338 | RR-9250-2-20-EX500 | RR-9250-2-20-EX500 | 2.00 | 1.25 | .501/.505 | .92 | .50 | 3 | 20 | Néoprène | Noir
113356 | RR-9250-2-20W-EX500 | RR-9250-2-20W-EX500 | 2.00 | 1.25 | .501/.505 | .92 | .50 | 3 | 20 | Nitrile | Blanc
113342 | RR-9250-2-20-EX625 | RR-9250-2-20-EX625 | 2.00 | 1.25 | .626/.631 | .92 | .50 | 3 | 20 | Néoprène | Noir
113362 | RR-9250-2-20W-EX625 | RR-9250-2-20W-EX625 | 2.00 | 1.25 | .626/.631 | .92 | .50 | 3 | 20 | Nitrile | Blanc
113345 | RR-9250-2-20-EX750 | RR-9250-2-20-EX750 | 2.00 | 1.25 | .751/.756 | .92 | .50 | 3 | 20 | Néoprène | Noir
113364 | RR-9250-2-20W-EX750 | RR-9250-2-20W-EX750 | 2.00 | 1.25 | .751/.756 | .92 | .50 | 3 | 20 | Nitrile | Blanc
113325 | RR-9250-2-20-EX10 | RR-9250-2-20-EX10 | 2.00 | 1.37 | 1.001/1.006 | .92 | .50 | 3 | 20 | Néoprène | Noir
113349 | RR-9250-2-20W-EX10 | RR-9250-2-20W-EX10 | 2.00 | 1.37 | 1.001/1.006 | .92 | .50 | 3 | 20 | Nitrile | Blanc
113398 | RR-9250-2-35-EX500 | RR-9250-2-35-EX500 | 2.00 | 1.25 | .501/.505 | .92 | .50 | 3 | 35 | Néoprène | Noir
113516 | RR-9250-2-35W-EX500 | RR-9250-2-35W-EX500 | 2.00 | 1.25 | .501/.505 | .92 | .50 | 3 | 35 | Nitrile | Blanc

Remarques

• Le profil rainuré réduit le contact de surface et canalise débris/liquides hors de la surface de contact.
• Insert en acier trempé collé à l'intérieur du rouleau pour montage sur arbre.
• Moyeu fourni avec deux vis de pression (90° d'écart) pour la fixation sur arbre.

Spécifications techniques

• Dénomination commerciale : RR-EX
• Type de produit : Rouleaux à ailettes (entraînement sur arbre)
• Insert : Insert en acier, collé en permanence
• Montage : Entrainement sur arbre ; le moyeu dépasse du rouleau ; fixation par deux vis de pression à 90°
• Matériaux disponibles : Néoprène, Nitrile, Uréthane
• Duromètre (Shore A) : Plage typique indiquée sur le site 20 à 60 (valeurs individuelles listées : 20, 35, etc.)
• Diamètres nominaux typiques (exemples) : D = 2.00 in ; exemples D1 : 1.25 in, 1.37 in
• D2 (exemples d'alésage) : .501/.505, .626/.631, .751/.756, 1.001/1.006
• Largeurs (W) : typique .92 in ; W2 (largeur du moyeu) : typique .50 in
• Nombre d'ailettes indiqué dans le tableau : 3 (pour les pièces listées)
• Couleurs par matériau listées : Noir (Néoprène), Blanc (Nitrile)
