Rouleau de convoyeur libre DR-EX

commandéen acieren caoutchouc nitrile

Présentation produit

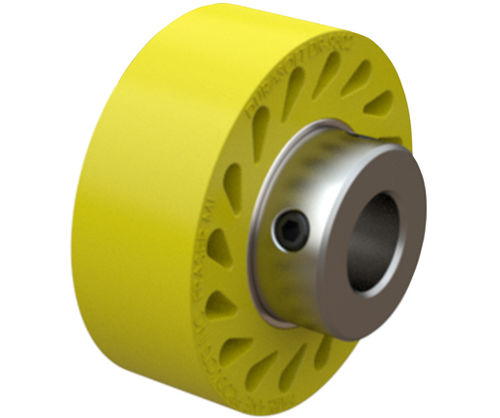

La série DuraSoft® DR-9502 regroupe des galets montés sur arbre avec insert en acier et une surface extérieure en élastomère collée en permanence sur l'insert. Conçus pour les convoyeurs et applications de manutention nécessitant un contact souple et une fixation sûre sur l'arbre. Le moyeu dépasse le galet et se fixe sur l'arbre à l'aide de deux vis de pression disposées à 90°.

Matériaux & dureté

• Matériaux extérieurs disponibles : uréthane, nitrile, néoprène
• Plage de dureté : 20–95 Shore A (exemples dans le tableau : 35, 60, 80)

Conception & caractéristiques

• Surface de contact lisse collée de manière permanente à un insert en acier pour une performance homogène
• Moyeu monté sur arbre dépassant le galet pour un montage aisé
• Moyeu fourni avec deux vis de pression à 90° pour fixer sur l'arbre
• Les trous en forme de «goutte» dans l'élastomère permettent une flexion contrôlée pour un contact ferme sans endommagement

Options de pièces disponibles (tableau)
Entête : ID | Référence | D (in) | D1 (in) | D2 (in) | W (in) | W2 (in) | Duromètre (Shore A) | Matériau | Couleur
112833 | DR-9502-35UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 35 | Urethane | Yellow
112847 | DR-9502-35UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 35 | Urethane | Yellow
112850 | DR-9502-35UR-EX750 | 2.50 | 1.25 | .751/.756 | .92 | .50 | 35 | Urethane | Yellow
113225 | DR-9502-35UR-EX10 | 2.50 | 1.37 | 1.001/1.006 | .92 | .50 | 35 | Urethane | Yellow
112880 | DR-9502-60UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 60 | Urethane | Blue
112884 | DR-9502-60UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 60 | Urethane | Blue
112895 | DR-9502-60UR-EX750 | 2.50 | 1.25 | .751/.756 | .92 | .50 | 60 | Urethane | Blue
112863 | DR-9502-60UR-EX10 | 2.50 | 1.37 | 1.001/1.006 | .92 | .50 | 60 | Urethane | Blue
112917 | DR-9502-80UR-EX500 | 2.50 | 1.25 | .501/.505 | .92 | .50 | 80 | Urethane | Red
112918 | DR-9502-80UR-EX625 | 2.50 | 1.25 | .626/.631 | .92 | .50 | 80 | Urethane | Red

Notes
Les galets listés sont de type entraînement par arbre avec insert en acier collé en permanence. Des variantes existent en uréthane (exemples ci‑dessus), nitrile et néoprène. Le tableau indique diamètres, largeurs, duromètre et couleurs quand disponibles.

Caractéristiques techniques

• Galet monté sur arbre avec moyeu et deux vis de pression (90°)
• Insert en acier collé en permanence à l'extérieur élastomère
• Matériaux extérieurs : uréthane, nitrile, néoprène
• Plage de dureté (Shore A) : 20–95
• Diamètre extérieur typique (D) pour les pièces listées : 2.50 in
• Largeurs (W) : 0.92 in ; largeur moyeu (W2) : 0.50 in
• Diamètres intérieurs (D1) présentés : 1.25 in et 1.37 in
• Plages dimensionnelles du trou/insert (D2) par référence (exemples : .501/.505, .626/.631, .751/.756, 1.001/1.006)
• Caractéristique de conception : trous en forme de «goutte» dans l'élastomère pour contact conforme
