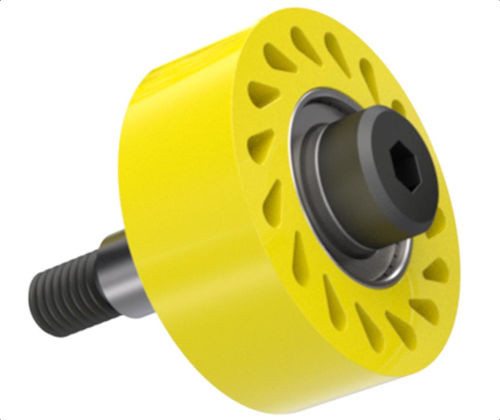

Roue libre à rouleaux DR-BR

palieravec roulement internesurvireur

Présentation du produit
Des trous en forme de « larme » permettent au rouleau de fléchir pour assurer un contact ferme sans endommager la pièce. Les rouleaux DuraSoft présentent une surface élastomère lisse, liée de façon permanente à un insert en acier, le pack de roulement étant pressé en place. Les roulements d'embrayage unidirectionnels autorisent la rotation du rouleau dans un seul sens. Les unités sont fournies assemblées avec une vis de dégagement filetée et un circlip pour un montage rapide.

Options produit / Tableau
ID | SKU | Numéro de pièce | Filetage (in) | D (in) | D1 Max. (in) | D1 Min. (in) | L (in) | W (in) | W2 (in) | W3 (in) | W4 (in) | K (in) | Dureté (Shore A) | Matériau | Couleur | Type de roulement | Sens de rotation | PN
114078 | DR-9502-35UR-BR | DR-9502-35UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 35 | Urethane | Jaune | Type I | Préciser Gauche ou Droite
114080 | DR-9502-60UR-BR | DR-9502-60UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 60 | Urethane | Bleu | Type I | Préciser Gauche ou Droite
114086 | DR-9502-80UR-BR | DR-9502-80UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 80 | Urethane | Rouge | Type I | Préciser Gauche ou Droite
114088 | DR-9502-95UR-BR | DR-9502-95UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.79 | .92 | 1.04 | .12 | .41 | .31 | 95 | Urethane | Orange | Type I | Préciser Gauche ou Droite
113973 | DR-502-35UR-BR | DR-502-35UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.25 | 1.94 | .50 | .43 | | .31 | 35 | Urethane | Jaune | Type I | Préciser Gauche ou Droite
113974 | DR-502-60UR-BR | DR-502-60UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.25 | 1.94 | .50 | .43 | | .31 | 60 | Urethane | Bleu | Type I | Préciser Gauche ou Droite
113979 | DR-502-80UR-BR | DR-502-80UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.25 | 1.94 | .50 | .43 | | .31 | 80 | Urethane | Rouge | Type I | Préciser Gauche ou Droite
113986 | DR-502-95UR-BR | DR-502-95UR-BR | 1/2-13 | 2.50 | .623 | .621 | 1.25 | 1.94 | .50 | .43 | | .31 | 95 | Urethane | Orange | Type I | Préciser Gauche ou Droite
114090 | DR-9754-20-BR | DR-9754-20-BR | 1/2-13 | 4.00 | .623 | .621 | .75 | .92 | 1.04 | .12 | .41 | .31 | 20 | Neoprène | Noir | Type I | Préciser Gauche ou Droite
114095 | DR-9754-20W-BR | DR-9754-20W-BR | 1/2-13 | 4.00 | .623 | .621 | .75 | .92 | 1.04 | .12 | .41 | .31 | 20 | Nitrile | Blanc | Type I | Préciser Gauche ou Droite

Médias / Documents
Fiche d'information sur les matériaux du rouleau (PDF disponible).

Caractéristiques techniques

• Construction du rouleau : élastomère DuraSoft lisse lié de façon permanente à un insert en acier ; pack de roulement pressé en place.
• Roulement : roulement d'embrayage unidirectionnel (autorise la rotation dans un seul sens) ; fourni avec roulements Type I.
• Quincaillerie de montage : fournie assemblée avec vis de dégagement filetée et circlip pour montage rapide.
• Fonction flex : trous en forme de « larme » dans le corps du rouleau permettant une flexion pour un contact ferme sans endommager.
• Matériaux disponibles : urethane, nitrile, néoprène.
• Plage de dureté : 20 à 95 duromètre (Shore A).
• Options de rotation : disponible en rotation à droite ou à gauche (avec la tige pointant vers le haut : droite = sens horaire, gauche = sens anti-horaire).
• Filetage typique : 1/2-13 (varie selon la pièce) ; diamètres indiqués dans le tableau d'options produit (D = 2.50 ou 4.00 in pour les pièces listées).
• Famille / modèle : série DR-BR (montage sur goujon avec roulement d'embrayage).
