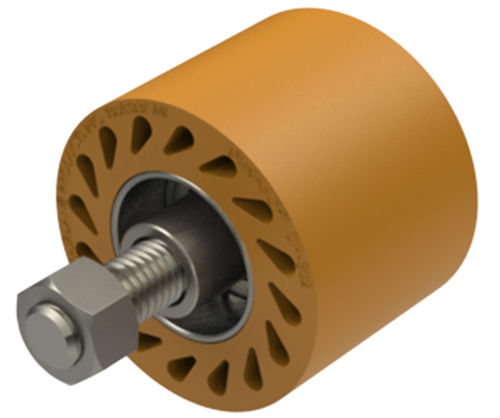

Rouleau de renvoi avec roulements DR-Cx

à brochesen uréthane

Présentation du produit

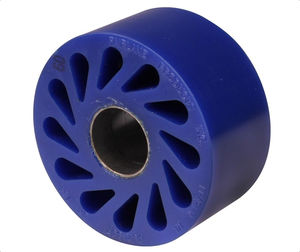

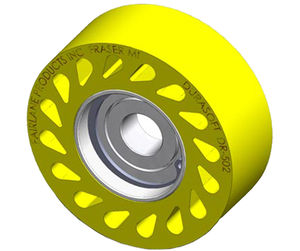

Les rouleaux Durasoft présentent une surface lisse et sont définitivement liés à un insert en acier, les roulements étant retenus par des circlips. Ils sont fournis assemblés avec une vis à tête cylindrique, une entretoise et un écrou de blocage pour un montage rapide. Les trous en « larme » permettent au rouleau de fléchir pour un contact ferme sans l'endommager. Les rouleaux sont en uréthane avec une dureté allant de 35 à 95 Shore A. Fournis avec roulements standard.

Types de produit

• DR-Cx — Rouleaux Durasoft, montage par goujon, roulement standard
• DR-CP — Rouleaux Durasoft, montage par goujon, roulement de précision
• DR-CPC — Rouleaux Durasoft, montage par goujon, roulement de précision étanche

Options de pièces (extrait)
Header: ID | SKU | Part Number | Thread | D (in) | L (in) | W (in) | W2 (in) | K (in) | Bearing Type | No. of Bearings | Durometer (Shore A) | Material | Color
113767 | DR-9502-35UR-C | DR-9502-35UR-C | 1/2-13 x 1.75 BHCS | 2.50 | 1.10 | .92 | .12 | .31 | B | 1 | 35 | Urethane | Yellow
113794 | DR-9502-60UR-C | DR-9502-60UR-C | 1/2-13 x 1.75 BHCS | 2.50 | 1.10 | .92 | .12 | .31 | B | 1 | 60 | Urethane | Blue
113802 | DR-9502-80UR-C | DR-9502-80UR-C | 1/2-13 x 1.75 BHCS | 2.50 | 1.10 | .92 | .12 | .31 | B | 1 | 80 | Urethane | Red
113813 | DR-9502-95UR-C | DR-9502-95UR-C | 1/2-13 x 1.75 BHCS | 2.50 | 1.10 | .92 | .12 | .31 | B | 1 | 95 | Urethane | Orange
113415 | DR-502-35UR-C | DR-502-35UR-C | 1/2-13 x 2.75 SHCS | 2.50 | 1.41 | 1.94 | .25 | .38 | C | 1 | 35 | Urethane | Yellow
113433 | DR-502-60UR-C | DR-502-60UR-C | 1/2-13 x 2.75 SHCS | 2.50 | 1.41 | 1.94 | .25 | .38 | C | 1 | 60 | Urethane | Blue
113451 | DR-502-80UR-C | DR-502-80UR-C | 1/2-13 x 2.75 SHCS | 2.50 | 1.41 | 1.94 | .25 | .38 | C | 1 | 80 | Urethane | Red
113489 | DR-502-95UR-C | DR-502-95UR-C | 1/2-13 x 2.75 SHCS | 2.50 | 1.41 | 1.94 | .25 | .38 | C | 1 | 95 | Urethane | Orange

Caractéristiques / Spécifications techniques

• Matériau : Uréthane (collé sur un insert en acier)
• Insert en acier : collé de façon permanente au rouleau en uréthane
• Roulements : fournis en version standard (retenus par circlips)
• Quincaillerie de montage : fournie assemblée avec vis à tête cylindrique (BHCS ou SHCS selon spécification), entretoise et écrou de blocage pour un montage rapide
• Trous en « larme » : permettent au rouleau de fléchir pour un contact ferme sans l'endommager
• Gamme de dureté disponible : 35 à 95 Shore A (codage couleur multiple : ex. 35 = Jaune, 60 = Bleu, 80 = Rouge, 95 = Orange)
• Exemples de filetage/montage affichés dans le tableau de pièces (ex. : 1/2-13 x 1.75 BHCS; 1/2-13 x 2.75 SHCS)
• Variantes de roulements disponibles : roulement standard, roulement de précision, roulement de précision étanche (types DR-Cx, DR-CP, DR-CPC)
