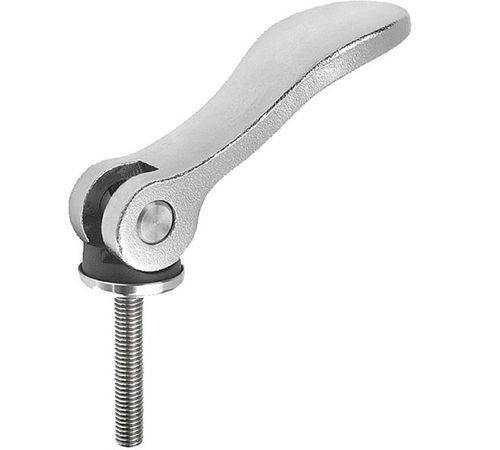

Levier à serrage rapide en acier inoxydable 04233 series

en matière plastiquefiletéréglable

Description du produit
Ces fixations à levier à came permettent un serrage et un desserrage rapides sans outils. Elles s'engagent par vissage comme une fixation conventionnelle ; pour le serrage final, le levier à came est poussé vers le bas afin d'augmenter la force de serrage. Pour libérer le serrage et dévisser la tige, le levier à came est tiré vers le haut. Les leviers à came réglables comportent une fente au sommet de la tige pour des réglages fins de la tension sans faire tourner la poignée. Ils sont conçus pour des opérations de changement rapide où les pièces doivent être desserrées mais pas entièrement démontées. La poignée en acier inoxydable a une finition polie électrolytique ; les tiges en inox ont une finition naturelle. Les rondelles de poussée sont en plastique.

Variantes disponibles

• 120749 | 04233-112005X20 | 04233-112005X20 | M5 | L = 20 mm | Force de serrage : 899 Lbs | Force main : 27 Lbs | Course : 1,2 mm
• 120757 | 04233-112005X30 | 04233-112005X30 | M5 | L = 30 mm | Force de serrage : 899 Lbs | Force main : 27 Lbs | Course : 1,2 mm
• 120762 | 04233-112005X40 | 04233-112005X40 | M5 | L = 40 mm | Force de serrage : 899 Lbs | Force main : 27 Lbs | Course : 1,2 mm
• 120766 | 04233-112005X50 | 04233-112005X50 | M5 | L = 50 mm | Force de serrage : 899 Lbs | Force main : 27 Lbs | Course : 1,2 mm
• 120772 | 04233-112006X20 | 04233-112006X20 | M6 | L = 20 mm | Force de serrage : 899 Lbs | Force main : 27 Lbs | Course : 1,2 mm
• 120781 | 04233-112006X30 | 04233-112006X30 | M6 | L = 30 mm | Force de serrage : 899 Lbs | Force main : 27 Lbs | Course : 1,2 mm
• 120795 | 04233-112006X40 | 04233-112006X40 | M6 | L = 40 mm | Force de serrage : 899 Lbs | Force main : 27 Lbs | Course : 1,2 mm
• 120797 | 04233-112006X50 | 04233-112006X50 | M6 | L = 50 mm | Force de serrage : 899 Lbs | Force main : 27 Lbs | Course : 1,2 mm
• 121348 | 04233-212008X25 | 04233-212008X25 | M8 | L = 25 mm | Force de serrage : 1 798 Lbs | Force main : 78 Lbs | Course : 1,5 mm
• 121356 | 04233-212008X30 | 04233-212008X30 | M8 | L = 30 mm | Force de serrage : 1 798 Lbs | Force main : 78 Lbs | Course : 1,5 mm

Caractéristiques / Spécifications techniques

• Série / désignation du modèle : 04233
• Type de produit : Fixation à levier à came (levier à came réglable)
• Matériau / finition de la poignée : Poignée en acier inoxydable, finition polie électrolytique
• Matériau / finition de la tige : Tiges en acier inoxydable, finition naturelle
• Rondelles de poussée : Plastique
• Fonction de réglage : Fente au sommet de la tige pour réglages fins sans rotation de la poignée
• Mode d'action : Vissage pour engager ; pousser le levier vers le bas pour le serrage final ; tirer vers le haut pour libérer la force de serrage et dévisser
• Usage typique : Opérations de changement rapide où les pièces sont desserrées mais pas complètement démontées
• Unités affichées : Métrique (filetages M5, M6, M8 et différentes longueurs)
• Paramètres disponibles listés : diamètre du filetage (D), longueur (L), diamètres (D1, D2), dimensions (B, B1, H, H1, A, A1), force de serrage (Lbs), force appliquée (Lbs), course (mm)
