Levier à serrage rapide en acier BJ16x

en matière plastiqueà poignée plastique

Description
Poignée à came conçue pour être utilisée avec des assemblages de serrage par sangle afin de serrer et desserrer les pièces. La poignée se fixe sur un œillet de sangle, une tige d'entraînement sur mesure ou une sangle ouverte à l'aide d'une goupille et d'un circlip (goupille/circlip non inclus). Pour un serrage complet, enfoncer le bouton de came ; pour libérer la force de serrage, relever la poignée. Poignée en acier 4135 trempé et revenu, finition oxyde noir. Bouton en plastique phénolique (bouton sphérique).

Options de pièces

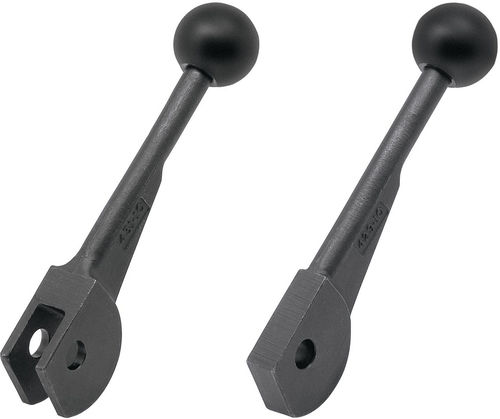

• BJ167-08001 — Configuration étrier — D=25 mm, D1=8 mm — Force de serrage : 899 Lbs
• BJ167-10001 — Configuration étrier — D=30 mm, D1=10 mm — Force de serrage : 955 Lbs
• BJ167-12001 — Configuration étrier — D=30 mm, D1=12 mm — Force de serrage : 1011 Lbs
• BJ168-08001 — Configuration simple — D=25 mm, D1=8 mm — Force de serrage : 899 Lbs
• BJ168-10001 — Configuration simple — D=30 mm, D1=10 mm — Force de serrage : 955 Lbs
• BJ168-12001 — Configuration simple — D=30 mm, D1=12 mm — Force de serrage : 1011 Lbs

Médias

• Fiche technique (PDF disponible)
• Mode d'emploi / illustration (image disponible)

Caractéristiques techniques

• Famille de modèles : BJ16x (comprend BJ167 = configuration étrier et BJ168 = configuration simple)
• Matériau de la poignée : acier 4135 trempé et revenu
• Finition : oxyde noir
• Bouton : plastique phénolique (bouton sphérique)
• Fonctionnement : enfoncer le bouton pour serrage complet ; relever pour relâcher la force de serrage
• Usage prévu : pour assemblages de serrage par sangle ; se fixe sur œillet de sangle, tige d'entraînement sur mesure ou sangle ouverte avec goupille et circlip (non inclus)
• Unités : dimensions en métrique
• Références disponibles : BJ167-08001, BJ167-10001, BJ167-12001 (étrier) ; BJ168-08001, BJ168-10001, BJ168-12001 (simple)
• Document disponible : fiche technique produit (PDF)

Notes d'installation et d'utilisation

• Vérifier la compatibilité du diamètre de l'œillet ou de la tige avant installation.
• Fixer avec une goupille et un circlip appropriés (non fournis) pour éviter tout jeu axial.
• Appliquer le mouvement d'enfoncement/relevage du bouton pour engager/désengager le serrage ; éviter les efforts latéraux sur la goupille.
• Se référer à la fiche technique pour les données dimensionnelles et de charge lors du choix de la pièce.
