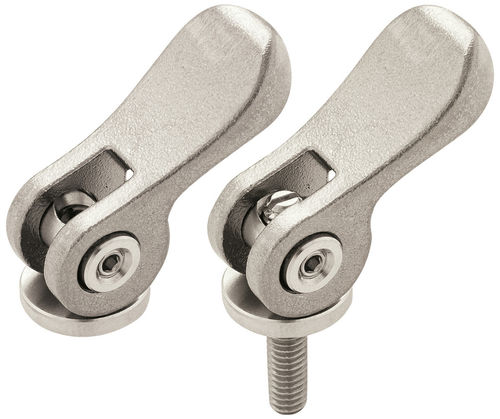

Levier à serrage rapide en acier inoxydable QLCCS series

avec filetage interneréglableà filet extérieur

Description
Ces fixations à levier à came permettent un serrage/desserrage rapide sans outillage, même dans des espaces restreints. Leur conception compacte et la tige avec poignée (réglable dans n'importe quelle direction) facilitent le serrage en position contrainte. Visser comme une fixation classique puis effectuer le serrage final en poussant le levier vers le bas. Relever le levier pour libérer la force de serrage et dévisser si nécessaire. Poignées et tiges en acier inoxydable série 300; rondelles en acier inoxydable 304.

Fonctionnement

• Mise en position par vissage
• Appuyer le levier vers le bas pour le serrage final (action cam)
• Relever le levier pour libérer la force de serrage et dévisser

Types de produit

• QLCCS — Leviers à came — Taraudé ou tige filetée, acier inoxydable

Pièces disponibles (exemples)

• QLCCS-03 — M3×0.50, taraudé
• QLCCS-03X10 / QLCCS-03X15 — M3×0.50, variantes tiges (10 mm, 15 mm)
• QLCCS-04 / QLCCS-04X15 / QLCCS-04X30 / QLCCS-04X40 — M4×0.70, taraudé et tiges de différentes longueurs
• QLCCS-05 / QLCCS-05X20 — M5×0.80, taraudé et tige

Caractéristiques / spécifications techniques

• Modèle / Série : QLCCS
• Fonction : Fixation à levier à came pour serrage/desserrage rapide sans outils
• Conception : Compacte pour espaces réduits ; poignée tige réglable dans toutes les directions
• Utilisation : Mise en filet classique ; serrage final en poussant le levier ; libération en relevant le levier
• Matériaux : Poignées et tiges — acier inoxydable série 300 ; Rondelles — acier inoxydable 304
• Options de filetage : M3×0.50, M4×0.70, M5×0.80
• Diamètres de base indicatifs : 10 mm, 12 mm, 14 mm
• Types disponibles : Taraudé (A) et Tige (B) ; variantes de longueur (X10, X15, X20, X30, X40)
• Données dimensionnelles et performances représentatives disponibles dans la fiche (D, D1, D2, L, W, W1, W2, W3, R, course de serrage, charge d'opération, force de serrage)

Applications

• Idéal pour opérations de changement rapide où les pièces sont desserrées mais non entièrement démontées
• Utilisations courantes : montages, gabarits, outillages, panneaux de maintenance et lignes d'assemblage nécessitant des serrages fréquents
