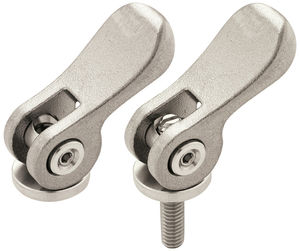

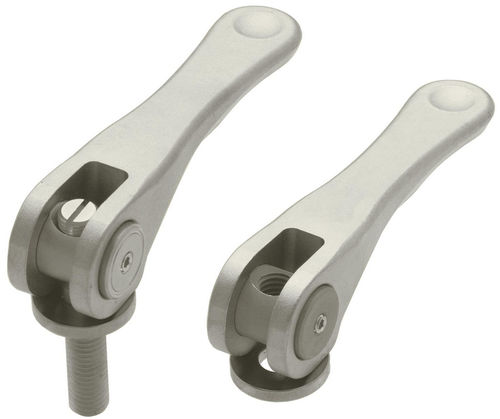

Levier à serrage rapide en acier QLCL

avec insert taraudéfiletéavec filetage interne

Aperçu du produit
Ces fixations à levier à came permettent un serrage/desserrage rapide sans outillage. Par rapport aux poignées à came conventionnelles, la série QLCL présente une meilleure résistance aux vibrations et un retour tactile net en position de serrage. Sur les variantes à tige filetée, l'orientation de la poignée peut être réglée dans n'importe quelle direction. Engager en vissant comme un élément de fixation traditionnel ; pousser le levier vers le bas pour le serrage final et relever le levier pour relâcher la force de serrage et dévisser.

Matériaux et finition

• Levier de came : acier 4140, trempé et revenu
• Écrou annulaire et rondelle : acier 1045, trempés et revenus
• Tige filetée : acier 4135, trempé et revenu
• Finition : placage chimique au nickel sur tous les composants

Options de pièces (tableau)

• QLCL-06-NP | Type A - Taraudé | Filet : M6x1.00 | T=16 | D=19.4 | D1=12 | L=16 | W=14 | W1=6.5 | W3=63 | R=0.3 | S=0.8 | Advanced Stroke=8.9 | Operating Load=157 lbs
• QLCL-06X20-NP | Type B - Tige | Filet : M6x1.00 | D2=22 | L=16
• QLCL-06X30-NP | Type B - Tige | Filet : M6x1.00 | D2=32 | L=16
• QLCL-06X40-NP | Type B - Tige | Filet : M6x1.00 | D2=42 | L=16
• QLCL-06X50-NP | Type B - Tige | Filet : M6x1.00 | D2=52 | L=16
• QLCL-08-NP | Type A - Taraudé | Filet : M8x1.25 | T=20 | D=23.2 | D1=15 | L=20 | W=18 | W1=9 | W3=80 | R=0.4 | S=0.8 | Advanced Stroke=11.2 | Operating Load=314 lbs
• QLCL-08X25-NP | Type B - Tige | Filet : M8x1.25 | D2=27 | L=20
• QLCL-08X30-NP | Type B - Tige | Filet : M8x1.25 | D2=32 | L=20
• QLCL-08X40-NP | Type B - Tige | Filet : M8x1.25 | D2=42 | L=20
• QLCL-08X50-NP | Type B - Tige | Filet : M8x1.25 | D2=52 | L=20

Médias (disponibles)

• Mode d'emploi (illustration)
• Fiche technique (PDF)

Caractéristiques techniques

• Série / Modèle : QLCL
• Fonction : fixation à levier à came pour serrage/desserrage rapide sans outil
• Matériaux : levier de came - acier 4140 ; écrou annulaire & rondelle - acier 1045 ; tige filetée - acier 4135 ; tous les composants trempés et revenus
• Finition : placage chimique au nickel
• Résistance aux vibrations : améliorée par rapport aux poignées à came conventionnelles ; clic tactile en fin de serrage
• Orientation de la poignée : les versions à tige permettent de régler la position de la poignée dans n'importe quelle direction
• Principe de fonctionnement : visser pour engager, pousser le levier vers le bas pour le serrage final ; relever le levier pour libérer
• Tailles de filetage et variantes disponibles : M6 x 1.00 (taraudé ou tige 20/30/40/50 mm) et M8 x 1.25 (taraudé ou tige 25/30/40/50 mm) — voir la liste des pièces pour données dimensionnelles et charges
