Plongeur à bille en acier inoxydable 03074 series

à ressort

Présentation

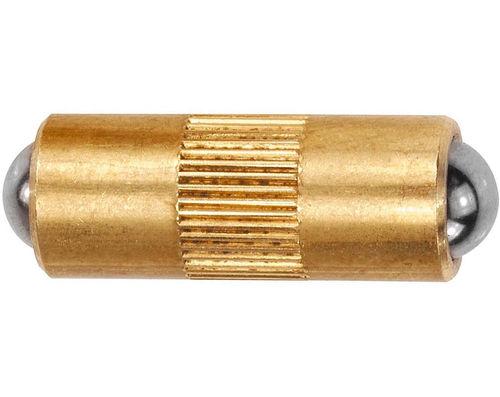

Goupilles à ressort de type bille avec une bille à chaque extrémité d'un corps en laiton. Les billes et les ressorts sont en acier inoxydable; les billes sont trempées. Conception sans filetage pour montage emboîté; tailles métriques disponibles; destinées aux applications de positionnement, d'indexage et de maintien en assemblages industriels.

Types de produit (tableau)

• ID | SKU | Référence | D mm | D1 mm | D2 mm (+0.05/0.00) | L mm (+0/-0.2) | H mm | F1 (Force initiale de ressort) N | F2 (Force finale de ressort) N | PN
• 126352 | 03074-04 | 03074-04 | 4 | 3 | 4.05 | 10 | 0.9 | 0.67 | 1.57
• 126374 | 03074-05 | 03074-05 | 5 | 4 | 5.05 | 12 | 1.2 | 0.90 | 1.80
• 126382 | 03074-06 | 03074-06 | 6 | 5 | 6.05 | 16 | 1.6 | 1.35 | 2.25
• 126384 | 03074-08 | 03074-08 | 8 | 6 | 8.05 | 20 | 2.0 | 1.80 | 2.70
• 126390 | 03074-10 | 03074-10 | 10 | 8 | 10.05 | 24 | 2.9 | 2.25 | 3.60

Remarques

• Goupilles de type bille avec une bille aux deux extrémités du corps pour un contact et un positionnement symétriques.
• Billes et ressorts en acier inoxydable; billes trempées pour la résistance à l'usure.
• Montage emboîté sans filetage; dimensions métriques indiquées dans le tableau des types de produit ci‑dessus.

Caractéristiques / spécifications techniques

• Dénomination / Modèle : 03074
• Matériau du corps : Laiton
• Billes : Acier inoxydable, trempé
• Ressorts : Acier inoxydable
• Configuration des billes : Deux billes (une à chaque extrémité)
• Système de mesure : Métrique
• Tailles et forces disponibles : voir le tableau des types de produit ci‑dessus (D, D1, D2, L, H, F1, F2)
