Plongeur à bille en acier inoxydable 0307x
à ressortà billes

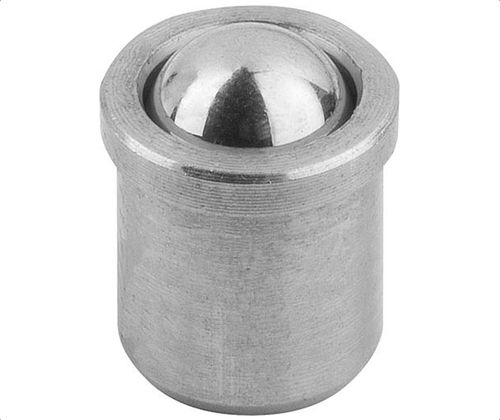

Plongeur à bille en acier inoxydable - 0307x - Fixtureworks - à ressort / à billes
Plongeur à bille en acier inoxydable - 0307x - Fixtureworks - à ressort / à billes
Plongeur à bille en acier inoxydable - 0307x - Fixtureworks - à ressort / à billes - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Fixtureworks

Caractéristiques

Spécifications
en acier inoxydable, à ressort, à billes

Description

Description
Corps en acier inoxydable avec ressort inox et bille inox ou bille plastique selon la variante. Les billes inox sont trempées. Tolérance de perçage recommandée : +0,08 à +0,13 mm. Conception sans filetage prévue pour montage par pression.

Types de produit
  • 03070 — Goupilles à ressort : corps acier inox et bille inox
  • 03070 — Goupilles à ressort : corps acier inox, bille plastique
  • 03071 — Goupilles à ressort : corps plastique, bille inox
  • 03071 — Goupilles à ressort : corps plastique, bille plastique

Options de pièces (tableau)
ID | SKU | Référence | D (mm) | D1 (mm) | D2 (mm) | L (mm) | L1 (mm) | H (mm) | F1 initial (Lbs) | F2 final (Lbs)
126672 | 03070-04 | 03070-04 | D=4 | D1=3.0 | D2=4.6 | L=5.0 | L1=1.0 | H=0.8 | F1=0.67 | F2=1.57
126674 | 03070-05 | 03070-05 | D=5 | D1=4.0 | D2=5.6 | L=0.0 | L1=1.0 | H=1.0 | F1=0.90 | F2=1.57
126676 | 03070-06 | 03070-06 | D=6 | D1=5.0 | D2=6.5 | L=7.0 | L1=1.0 | H=1.5 | F1=1.35 | F2=2.70
126678 | 03070-08 | 03070-08 | D=8 | D1=6.5 | D2=8.5 | L=9.0 | L1=1.0 | H=1.8 | F1=1.35 | F2=2.70
126680 | 03070-10 | 03070-10 | D=10 | D1=8.0 | D2=12.0 | L=13.5 | L1=2.0 | H=2.7 | F1=2.25 | F2=4.50
132681 | 03070-104 | 03070-104 | D=4 | D1=3.0 | D2=4.6 | L=9.0 | L1=1.0 | H=0.8 | F1=2.70 | F2=4.95
132680 | 03070-105 | 03070-105 | D=5 | D1=4.0 | D2=5.6 | L=12.0 | L1=1.0 | H=1.0 | F1=4.27 | F2=6.74
132679 | 03070-106 | 03070-106 | D=6 | D1=5.0 | D2=6.5 | L=14.0 | L1=1.0 | H=1.5 | F1=4.95 | F2=8.99
132678 | 03070-108 | 03070-108 | D=8 | D1=6.0 | D2=8.5 | L=16.0 | L1=1.0 | H=1.8 | F1=9.44 | F2=16.41
132677 | 03070-110 | 03070-110 | D=10 | D1=8.0 | D2=12.0 | L=22.0 | L1=2.5 | H=2.7 | F1=12.14 | F2=22.48

Caractéristiques techniques
  • Type : Type bille, sans filetage (montage par pression)
  • Matériau du corps : Acier inoxydable (pour variantes inox)
  • Matériau du ressort : Acier inoxydable
  • Bille : Bille en inox trempée ou bille plastique selon variante
  • Tolérance de perçage recommandée : +0,08 à +0,13 mm
  • Numéros de pièce métriques disponibles : 03070-04, 03070-05, 03070-06, 03070-08, 03070-10, 03070-104, 03070-105, 03070-106, 03070-108, 03070-110
  • Pour chaque pièce : données dimensionnelles fournies (D, D1, D2, L, L1, H) et efforts du ressort (F1 initial, F2 final) en livres (Lbs)
