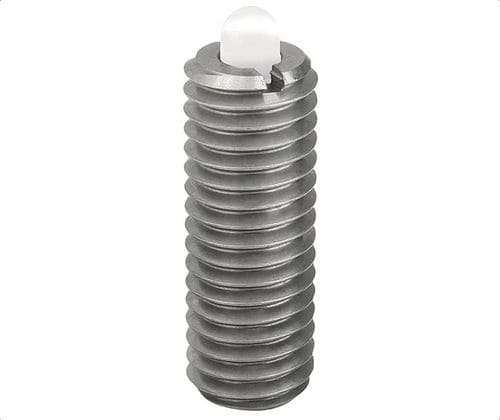

Poussoir fendu 03058 series

en acier inoxydableà ressortà six pans creux

Présentation
Poussoirs à ressort de type broche de la série 03058. Manchon et ressort en acier inoxydable avec tige/plongeur en plastique. Extrémité hexagonale et option fendue (top-slot) pour engagement au couple et fixation. Les fentes permettent une fixation en trou borgne ou par le dessus à l'aide de l'outil d'assemblage dédié (à commander séparément). Unités indiquées en pouces.

Options de pièces

• SKU 03058-AE | Réf. : 03058-AE | Filetage : #8-32 | D1 : .06 in | L : .59 in | H : .06 in | T : .08 in | T1 : .02 in | N : .02 in | S : .050 in | F1 (initiale) : 1.12 lbs | F2 (finale) : 3.6 lbs | Outil d'assemblage PN : 03040-904
• SKU 03058-AG | Réf. : 03058-AG | Filetage : #8-36 | D1 : .06 in | L : .59 in | H : .06 in | T : .08 in | T1 : .02 in | N : .02 in | S : .050 in | F1 (initiale) : 1.12 lbs | F2 (finale) : 3.6 lbs | Outil d'assemblage PN : 03040-904
• SKU 03058-A1 | Réf. : 03058-A1 | Filetage : #10-32 | D1 : .09 in | L : .71 in | H : .09 in | T : .08 in | T1 : .03 in | N : .03 in | S : 1/16 in | F1 (initiale) : 1.35 lbs | F2 (finale) : 4.5 lbs | Outil d'assemblage PN : 03040-905
• SKU 03058-A2 | Réf. : 03058-A2 | Filetage : 1/4-20 | D1 : .11 in | L : .79 in | H : .10 in | T : .10 in | T1 : .04 in | N : .04 in | S : 5/64 in | F1 (initiale) : 1.57 lbs | F2 (finale) : 4.5 lbs | Outil d'assemblage PN : 03040-906
• SKU 03058-AJ | Réf. : 03058-AJ | Filetage : 1/4-28 | D1 : .11 in | L : .79 in | H : .10 in | T : .10 in | T1 : .04 in | N : .04 in | S : 5/64 in | F1 (initiale) : 1.57 lbs | F2 (finale) : 4.5 lbs | Outil d'assemblage PN : 03040-906
• SKU 03058-A3 | Réf. : 03058-A3 | Filetage : 5/16-18 | D1 : .14 in | L : .87 in | H : .12 in | T : .12 in | T1 : .06 in | N : .05 in | S : 3/32 in | F1 (initiale) : 2.02 lbs | F2 (finale) : 7.87 lbs | Outil d'assemblage PN : 03040-908
• SKU 03058-A4 | Réf. : 03058-A4 | Filetage : 3/8-16 | D1 : .16 in | L : .87 in | H : .12 in | T : .14 in | T1 : .06 in | N : .06 in | S : 1/8 in | F1 (initiale) : 2.02 lbs | F2 (finale) : 7.87 lbs | Outil d'assemblage PN : 03040-910
• SKU 03058-A5 | Réf. : 03058-A5 | Filetage : 1/2-13 | D1 : .24 in | L : 1.10 in | H : .16 in | T : .20 in | T1 : .08 in | N : .08 in | S : 5/32 in | F1 (initiale) : 2.25 lbs | F2 (finale) : 12.36 lbs | Outil d'assemblage PN : 03040-912
• SKU 03058-A6 | Réf. : 03058-A6 | Filetage : 5/8-11 | D1 : .30 in | L : 1.26 in | H : .20 in | T : .24 in | T1 : .10 in | N : .10 in | S : 3/16 in | F1 (initiale) : 10.12 lbs | F2 (finale) : 22.48 lbs | Outil d'assemblage PN : 03040-916

Caractéristiques / spécifications techniques

• Série : série 03058
• Type : poussoir à ressort type broche avec extrémité hexagonale et option de fixation fendue/top-slot
• Corps et ressort : manchon et ressort en acier inoxydable (aspect naturel)
• Matériau du plongeur : tige/plongeur en plastique
• Fonctionnalité haut : fentes sur l'extrémité supérieure pour fixation en trou borgne ou par le dessus avec l'outil d'assemblage
• Outil d'assemblage : requis mais vendu séparément ; chaque SKU indique le PN de l'outil correspondant
• Unités : dimensions indiquées en pouces
• Tailles de filetage et plages dimensionnelles disponibles : voir la liste d'options de pièces pour filetage, D1, L, H, T, T1, N, S et forces de ressort F1/F2 par SKU
