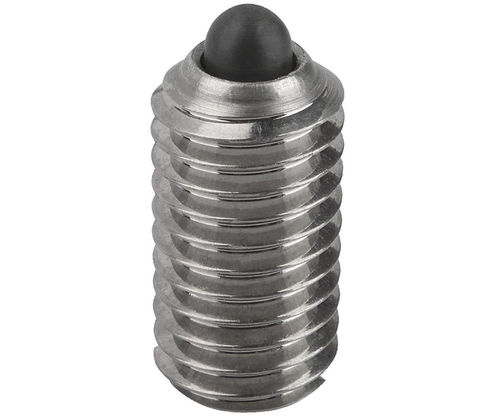

Poussoir en acier 0302x

fenduen acier inoxydableà ressort

Produit
Goupilles à ressort, type broche 03025 avec embout fendu, manchon inox et broche trempée. Unités : pouces.

Description
Goupille à ressort de type broche avec embout fendu pour actionnement manuel ou à l'aide d'un outil. Le manchon est en acier inoxydable finition naturelle ; la broche et le ressort sont en inox (ou acier selon variante) et la broche est trempée pour résister à l'usure. Applications courantes : indexage, positionnement, calage et fixation de composants démontables dans des assemblages industriels.

Types de produit

• 03025 — Corps et broche en acier inoxydable, force d'extrémité standard
• 03025 — Corps et broche en acier inoxydable, force d'extrémité légère
• 03020 — Corps et broche en acier, force d'extrémité standard
• 03020 — Corps et broche en acier, force d'extrémité légère

Options de pièces (tableau)
Header: ID | SKU | Part Number | Thread (in) | D1 (in) | L (in) | H (in) | N (in) | F1 Initial (lbs) | F2 Final (lbs)
125907 | 03025-AE | 03025-AE | #8-32 | .07 | .35 | .06 | .02 | 1.35 | 4.5
125912 | 03025-AG | 03025-AG | #8-36 | .07 | .35 | .06 | .02 | 1.35 | 4.5
126317 | 03025-A1 | 03025-A1 | #10-32 | .09 | .47 | .08 | .03 | 1.35 | 4.5
126322 | 03025-A2 | 03025-A2 | 1/4-20 | .11 | .55 | .08 | .04 | 1.57 | 4.5
125916 | 03025-AJ | 03025-AJ | 1/4-28 | .11 | .55 | .08 | .04 | 1.57 | 4.5
125893 | 03025-A3 | 03025-A3 | 5/16-18 | .16 | .63 | .08 | .05 | 3.37 | 6.74
125896 | 03025-A4 | 03025-A4 | 3/8-16 | .18 | .75 | .10 | .06 | 4.5 | 7.87
125900 | 03025-A5 | 03025-A5 | 1/2-13 | .24 | .87 | .14 | .08 | 6.74 | 12.36
125904 | 03025-A6 | 03025-A6 | 5/8-11 | .33 | .94 | .18 | .10 | 10.12 | 22.48

Caractéristiques / spécifications techniques

• Type : Goupille à ressort de type broche avec embout fendu
• Matériaux : Manchon inox ; broche et ressort en inox ou acier ; broche trempée ; manchon inox finition naturelle
• Style d'extrémité : Embout fendu pour actionnement manuel ou outillé
• Unités : Pouces
• Tailles de filetage disponibles (in) : #8-32, #8-36, #10-32, 1/4-20, 1/4-28, 5/16-18, 3/8-16, 1/2-13, 5/8-11
• Dimensions par référence : D1, L, H, N (pouces)
• Forces de ressort par référence : F1 (initiale, lbs) et F2 (finale, lbs)
• Exemples de forces : F1 = 1.35–10.12 lbs ; F2 = 4.5–22.48 lbs
