Ligne de vie horizontale TF series

permanenteflexibleEN 795

Présentation du produit

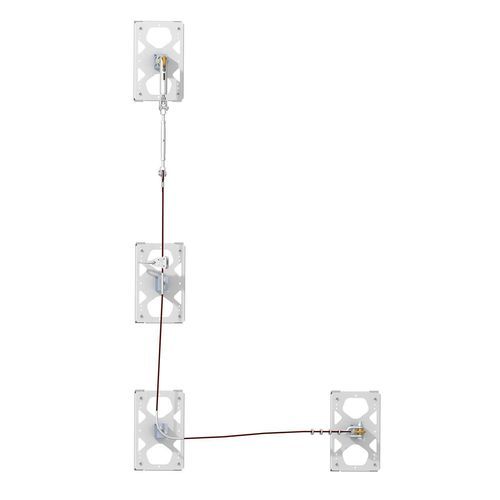

• Le système de protection antichute horizontal (ligne de vie) est un dispositif d'ancrage continu conçu pour permettre au personnel de travailler en hauteur en toute sécurité tout en conservant une liberté de déplacement le long d'un tracé prédéfini (toitures, façades, plateformes, structures industrielles).
• Le système peut être installé en ligne droite ou en angle ; l'ancre mobile (traveller) glisse le long du câble et franchit les supports sans démontage, permettant un déplacement continu.
• Conçu pour l'utilisation simultanée par plusieurs opérateurs et pour diverses opérations de maintenance et d'accès.
• En cas de chute, l'absorption d'énergie intégrée et la géométrie du système réduisent les efforts de pointe pour limiter l'impact sur l'utilisateur et la structure d'ancrage.
• Les composants principaux sont réalisés en acier inoxydable pour une résistance à la corrosion et une adaptation à de larges conditions environnementales.

Composants clés

• Ancre d'extrémité : Point d'ancrage et support en acier inoxydable 316L ; certifié CE, conforme à EN 795:2012.
• Support intermédiaire : Support soudé permettant le passage fluide des travellers sans démontage ; espacement contrôlé pour limiter l'affaissement du câble.
• Support d'angle : Support pour les changements de direction conçu pour un passage fluide du câble et du traveller.
• Tendeur : Dispositif pour tendre la ligne de vie, réduire les déplacements latéraux lors d'une chute et limiter la hauteur et les forces d'impact.
• Absorbeur d'énergie : Élément d'absorption réduisant les forces d'arrêt pour protéger le personnel et la structure.
• Ancre mobile (traveller) : Se déplace le long de la ligne de vie, franchit supports intermédiaires et d'angle, et peut être assemblée/désassemblée en toute position.
• Câble métallique : Disponible en galvanisé, acier inoxydable 304 ou 316 ; diamètres spécifiés par modèle.

Tableau des spécifications
Modèle : TF-SH80
Matériau : Acier inoxydable 304 / 316
Diamètre du câble : 8,0 mm
Charge nominale : 12 kN
Espacement des supports intermédiaires : ≤ 12 m
Antichute applicable : TF-H10
Norme : EN 795:2012
Certification : CE
Personnalisation : Conception et fabrication sur mesure

Modèle : TF-SH10
Matériau : Acier inoxydable 304 / 316
Diamètre du câble : 9,5 mm
Charge nominale : 12 kN
Espacement des supports intermédiaires : ≤ 12 m
Antichute applicable : TF-H10
Norme : EN 795:2012
Certification : CE
Personnalisation : Conception et fabrication sur mesure

Modèle : TF-SH83
Matériau : Acier inoxydable 304 / 316
Diamètre du câble : 8,3 mm
Charge nominale : 12 kN
Espacement des supports intermédiaires : ≤ 12 m
Antichute applicable : TF-H10
Norme : EN 795:2012
Certification : CE
Personnalisation : Conception et fabrication sur mesure


Remarques supplémentaires

• La conception du système autorise des implantations droites ou en angle.
• Le traveller / ancre mobile franchit les supports sans démontage pour un déplacement ininterrompu le long de la ligne.
• Options de câble : galvanisé, inox 304 ou inox 316 selon l'environnement d'utilisation.

Caractéristiques techniques

• Modèles : TF-SH80, TF-SH10, TF-SH83
• Matériaux : Acier inoxydable 304 ou 316 (ancre d'extrémité spécifiée en 316L)
• Diamètres de câble : 8,0 mm (TF-SH80), 9,5 mm (TF-SH10), 8,3 mm (TF-SH83)
• Charge nominale : 12 kN
• Espacement des supports intermédiaires : ≤ 12 m
• Antichute applicable : TF-H10
• Normes : EN 795:2012
• Certification : CE
• Personnalisation : Conception et fabrication sur mesure disponibles
