Entraînement pignon-crémaillère VH01L300

Présentation

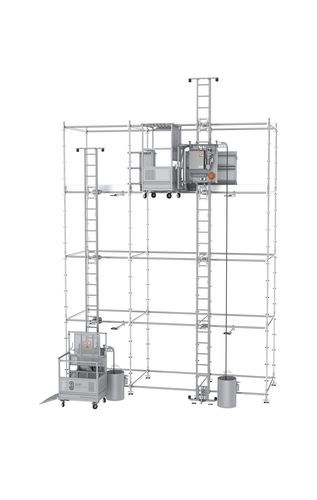

Le monte-charge vertical sur échelle VH01L300 utilise l'entraînement crémaillère de 3S INDUSTRY pour fournir des performances de levage industrielles dans un encombrement réduit. Conçu pour une intégration avec des échafaudages standard, il intègre un berceau de transport pivotant à 90° pour des opérations de chargement/déchargement maîtrisées sur le plateau. Charge nominale : 300 kg ; hauteur de levage jusqu'à 50 m / 164 ft.

Caractéristiques

• Entraînement par crémaillère
• Berceau pivotant 90° pour transfert sur plateforme
• Profil de mât fin pour réduire l'encombrement
• Commande par variateur de fréquence pour régulation de la vitesse

Avantages

• Engagement positif des pignons : pas de glissement ou d'allongement de câble
• Plateforme qui pivote vers l'intérieur du platelage pour des transferts sécurisés
• Encombrement de mât compact pour une meilleure accessibilité sur chantier
• Sortie d'énergie régulée pour réduire les contraintes mécaniques et éviter les pics de courant

Bénéfices

• Stabilité opérationnelle : démarrage/arrêt progressif et vitesse constante quelles que soient les charges
• Sécurité et ergonomie améliorées en évitant les portées dangereuses au-dessus des garde-corps
• Réduction de l'encombrement chantier : jusqu'à 40 % de moins que de nombreux monte-charges standard
• Usure réduite et maintenance allégée grâce à la régulation du moteur

Détails du produit

• Section supérieure : structure anti-surextension empêchant le détachement par rapport à la section standard de l'échelle pendant l'utilisation.
• Section de rail standard : construction en acier carbone pour rigidité et résistance ; boulons à verrouillage rapide pour un assemblage plus rapide.
• Section inférieure : hauteur réglable pour s'adapter aux conditions de sol ; kit mobilité intégré en option pour un déplacement sûr.
• Unité d'entraînement : équipée d'un dispositif de réglage de hauteur et compatible avec un mécanisme de déplacement portable facilitant l'installation et la mobilité.
• Berceau de transport avec extension : alliage d'aluminium haute résistance avec fonctions électriques d'installation/démontage pour éviter la manutention manuelle lors du montage.
• Berceau de transport sans extension : alliage d'aluminium haute résistance avec fonctions électriques d'installation/démontage pour éviter la manutention manuelle lors du montage.

Spécifications / Caractéristiques techniques

• Modèle : VH01L300
• Type d'entraînement : crémaillère
• Charge nominale maximale : 300 kg
• Vitesse de levage maximale : 20 m/min
• Distance de freinage anti-chute : ≤ 1.4 m
• Hauteur de levage maximale : 50 m / 164 ft
• Dimensions de la plateforme : Avant extension : 880 x 1260 x 1400 mm ; Après extension : 880 x 1260 x 2090 mm
• Longueur/Poids d'une seule rail : 1.96 m / 24.5 kg
• Puissance moteur : 2.2 kW
• Tension de fonctionnement : 230 V 50 Hz (Intensité max 16A)
• Certification : CE / EN 12158-1

Spécifications (vue table)
Modèle : VH01L300
Type d'entraînement : crémaillère
Charge nominale maximale : 300 kg
Vitesse de levage maximale : 20 m/min
Distance de freinage anti-chute : ≤ 1.4 m
Hauteur de levage maximale : 50 m / 164 ft
Dimensions de la plateforme : Avant extension : 880x1260x1400 mm ; Après extension : 880x1260x2090 mm
Longueur/Poids d'une seule rail : 1.96 m / 24.5 kg
Puissance moteur : 2.2 kW
Tension de fonctionnement : 230 V 50 Hz (Intensité max 16A)
Certification : CE / EN 12158-1
