Palan électrique à câble MH series

manuelà vitesse variablecompact

Présentation du produit

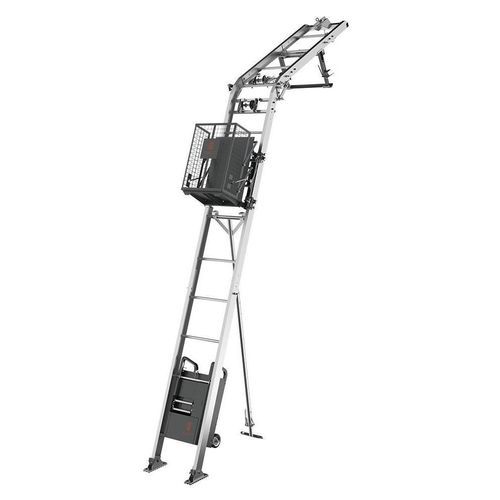

Les systèmes MH03L250 (enfichable) et MH04L120 (à batterie) sont des monte-charges sur échelle portables conçus pour les chantiers contraints. Ils assurent le levage stable et contrôlé de panneaux, tuiles et marchandises jusqu'aux lignes de toit et aux zones de faible hauteur, avec un faible encombrement et un montage rapide.

Scénarios d'application

• Construction et maintenance de bâtiments bas
• Installation et entretien de panneaux photovoltaïques sur toiture
• Manutention logistique et levage de matériaux (meubles, électroménagers, matériaux de construction)

Monte-charge enfichable — Caractéristiques

• Assemblage modulaire sans outils
• Composants compacts et légers pour un transport facilité
• Mécanisme d'arrêt de sécurité dédié
• Plusieurs plates-formes de transport interchangeables
• Système de protection contre les chutes intégré

Monte-charge enfichable — Avantages

• Connexions à démontage rapide permettant l'assemblage sans clés
• Unité d'entraînement de 65 kg ; l'ensemble tient dans un utilitaire standard
• Redondance mécanique en cas de rupture du câble
• Chariots interchangeables pour panneaux, tuiles et bennes

Monte-charge enfichable — Bénéfices

• Installation plus rapide : réduit le temps de mise en place jusqu'à 60 %
• Efficacité logistique : supprime le besoin de transport lourd
• Réduction des risques : facilite la conformité aux normes CE/UL
• Polyvalence opérationnelle : un équipement pour plusieurs corps de métier

Monte-charge à batterie — Caractéristiques

• Compatibilité double batterie pour une autonomie prolongée
• Commande à distance sans fil
• Entraînement par câble métallique pour une grande durabilité
• Fonction d'inclinaison automatique (basculement supérieur) pour la manutention de panneaux
• Équipé d'un système de protection contre les chutes

Monte-charge à batterie — Avantages

• Compatible avec les plateformes de batteries courantes 18 V (ex. Dewalt, Milwaukee)
• Élimine les câbles traînants et la dépendance à une alimentation externe
• La durée de vie du câble métallique dépasse celle des sangles en nylon
• La fonction de basculement mécanique facilite la récupération de la charge au sommet

Monte-charge à batterie — Bénéfices

• Efficacité des investissements : utilise les batteries déjà détenues par l'entreprise
• Sécurité accrue : réduit les risques de trébuchement et d'incidents électriques
• Longévité : meilleure résistance à l'abrasion et durée de vie prolongée
• Ergonomie : réduit l'effort physique des opérateurs réceptionnant les matériaux

Détails du produit / Composants clés

• Connecteurs de sections de rail : assemblage par boulons et manilles conçu pour la jonction sans outils tout en respectant le couple requis
• Unité d'entraînement : permet une descente manuelle de la charge et un transport aisé ; contrôle VFC disponible sur la version MH03L250-expert pour des démarrages/arrêts plus doux
• Support de toit : maintient les rails en toiture tout en protégeant les revêtements
• Section genouillère : angles réglables de 20° à 42° pour s'adapter aux toitures et surfaces inclinées
• Chariot : chariot en acier carbone soudé avec mécanisme de sécurité en cas de rupture du câble
• Tambour rainuré LBS : assure un enroulement multi-couches ordonné, réduit les frottements et prolonge la durée de vie du câble
• Section tête : dispositif d'ancrage du câble avec plateau tournant intégré pour guidage
• Matériau des sections de rail : alliage d'aluminium haute résistance à structure rivetée
• Plates-formes optionnelles : plate-forme pour panneaux solaires (basculement supérieur) et plate-forme universelle (déploiement horizontal et basculement)
• Section inférieure : dispositifs d'amortissement et de fixation pour une installation et un démontage rapides

Caractéristiques / spécifications techniques

• Monte-charge enfichable — Modèle : MH03L250
• Charge nominale : 250 kg / 552 lbs
• Vitesse de levage : 30 m/min / 98 ft/min (double vitesse)
• Hauteur maximale de levage : 21 m / 68 ft
• Démarrage / Arrêt : fonction de démarrage/arrêt progressif
• Indice de protection : IP54 (électrique)
• Température de fonctionnement : -20°C à +55°C
• Poids de l'unité d'entraînement : 65 kg / 143 lbs (option 123 lbs)
• Niveau sonore : 72-76 dB
• Diamètre du câble : 6 mm
• Alimentation : 230/110 V, adaptation de fréquence
• Système de contrôle : VFC (contrôle à fréquence variable) avec détection de surcharge


• Monte-charge à batterie — Modèle : MH04L120
• Puissance : 550 W
• Tension batterie : 2 × 18 V / 5 Ah
• Compatibilité batteries : Dewalt / Milwaukee
• Charge nominale : 120 kg / 265 lbs
• Hauteur max de levage : 14 m / 46 ft (personnalisable)
• Vitesse de levage : 15 m/min / 49 ft/min
• Diamètre du câble : 5 mm
• Indice d'étanchéité : IP54 (électrique)
• Détection de surcharge : protection par surcharge de courant
