Étau limeur CNC 45 Z x-motion

haute précisionpour bois

Aperçu

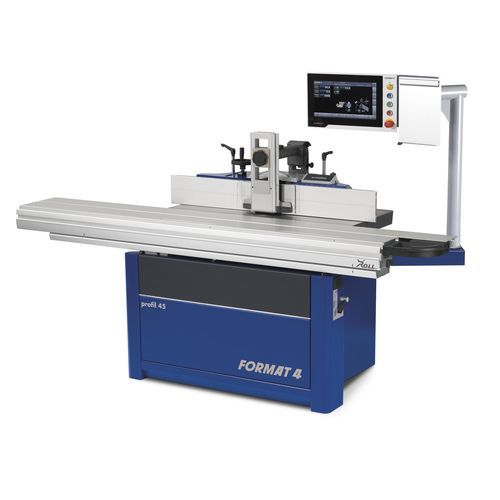

profil 45 Z Toupie inclinable x-motion. Conçue pour des opérations de moulurage et d'entaillage rapides et précises, la profil 45 Z x-motion permet des réglages de hauteur et d'inclinaison de la broche ainsi que le positionnement de la butée de broche depuis le pupitre de commande. Le système de changement rapide de broche réduit les temps de réglage et optimise la productivité. Conception et qualité autrichiennes.

Commande / Confort d'utilisation
Le moniteur TFT 7" inclus dans le pack de commande x-motion offre une interface ergonomique et lisible. L'écran tactile à hauteur des yeux affiche les paramètres essentiels. Les réglages de broche et le positionnement de la butée peuvent être pilotés directement depuis l'écran. Le pack premium permet le rappel de programmes, des programmes de moulure configurables et une base d'outillage intégrée.

Points forts

• Système de changement rapide de broche – changements très rapides d'outils/broches ; compatible avec broches haute vitesse jusqu'à 15 000 tr/min et broches de différents diamètres ; broche format 4 avec 3 paliers métalliques de haute qualité pour la stabilité.
• Commande "x-motion" – écran tactile couleur 7" pour positionnement et rappel de programmes ; positionnement de la butée via l'interface tactile.
• Guidage inclinable Easy-Glide – guidage double-face précis pour une forte capacité de charge et sans jeu.
• Système Quick-Lock – changement d'outils sûr et rapide sur la toupie de table (compatible broches Ø 30 mm).
• Double aspiration – extraction au niveau de la butée et récupération des copeaux sous la tête d'outil pour un poste propre.
• Broche inclinable vers l'arrière – utilisation plus sûre sans points de pincement, pas de limitation de hauteur de pièce, compatible avec alimenteurs et évacuation de copeaux optimisée.

Variantes / Équipements types

• profil 45 Z x-motion (pack écran tactile x-motion)
• profil 45 Z (pack standard ; régulation Power-Drive en option)
• Longueurs de table coulissante : 51⅛" (1 300 mm) standard ; en option 81" (2 050 mm) ou 98⅜" (2 500 mm).
• Butée de broche pour Ø outillage max. : 9⅞" (250 mm).
• Ouverture de table (toupie) : 12⅝" (320 mm) pour outillages de tenonnage et de raboutage de grandes dimensions.

Détails produit – caractéristiques sélectionnées

• Changement rapide de broche : permet l'utilisation de broches avec outils de moulure montés ou de broches de diamètres différents ; changements en quelques secondes ; compatible broche haute vitesse jusqu'à 15 000 tr/min.
• Assemblage toupie : construction robuste avec guidage double de précision pour des réglages d'angle exacts et guidage en queue d'aronde pour le réglage en hauteur ; groupe moteur de broche conçu pour usage industriel.
• Table de tenonnage / rainure : guidage X-Roll avec répartition uniforme de pression par rouleaux et surfaces de guidage durcies et polies pour précision et fonctionnement durable.
• Tables d'appui (option) : 43¼" (1 100 mm) et 51" (1 295 mm) avec bras télescopique pour supporter de grandes pièces lourdes ; rouleau d'extrémité pour chargement sans abîmer les pièces.
• Power-Drive : réglage rapide grossier via commutateur et réglage fin via bouton poussoir avec affichage LED de la valeur.

Caractéristiques techniques / spécifications

• Gamme : profil 45 Z
• Commande (variante x-motion) : moniteur TFT 7" couleur, écran tactile à hauteur des yeux, rappel de programmes et base d'outillage
• Changement rapide de broche : standard sur variante x-motion ; compatible broche haute vitesse jusqu'à 15 000 tr/min ; 3 paliers métalliques de précision
• Vitesses de broche (typique) : 3500, 4500, 6000, 8000, 10000 tr/min (option : réglable en continu 1 500–10 000 tr/min)
• Butée de broche : supporte Ø outillage max. 9⅞" (250 mm)
• Ouverture table toupie : 12⅝" (320 mm)
• Longueurs table coulissante : 51⅛" (1 300 mm) standard ; option 81" (2 050 mm) / 98⅜" (2 500 mm)
• Aspiration : double extraction via butée de broche et bac de récupération sous la tête
• Guidage inclinable : Easy-Glide tilting segment guide (guidage double-face)
• Quick-Lock : système de changement d'outils pour toupie adapté aux broches Ø 30 mm
• Construction : assemblage robuste profil 45, guidage linéaire en queue d'aronde, guidage double précision pour réglages d'angle
• Conception / Origine : composants de précision et fabrication; qualité d'Autriche
