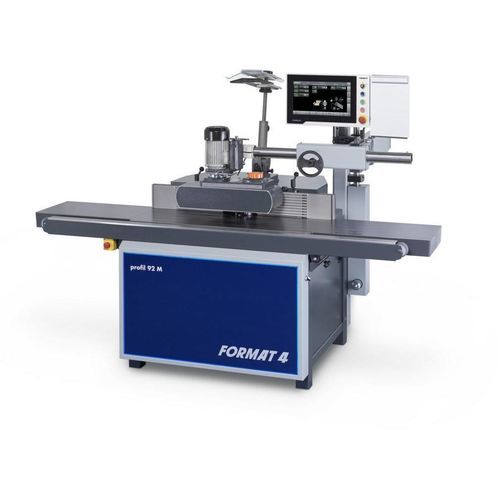

Étau limeur pour bois 92 M e-motion

haute précision

Présentation
Les temps de réglage appartiennent au passé : Format4 profil 92 M e-motion - toupie avec double inclinaison et système de changement rapide d'outil HSK 63F
La toupie de table profil 92 M est un modèle haut de gamme conçu pour une productivité élevée et des temps de réglage réduits. L'électrobroche est dotée d'une interface HSK 63F pour un changement automatique d'outil avec verrouillage pneumatique. L'unité à double inclinaison offre une large plage d'inclinaison de ±46° pour une grande polyvalence d'usinage. La vitesse de rotation, la hauteur et l'angle de broche, la butée de broche et l'ouverture de table se règlent via la commande e-motion intuitive sur un écran tactile 15-inch, avec mémoire pour outils, broches et programmes de moulurage/entaillage afin d'assurer la répétabilité.

Conception et principales fonctions

• Électrobroche avec interface HSK 63F pour changement rapide automatique avec verrouillage pneumatique
• Unité de broche à double pivot/inclinaison avec grande plage ±46° et double suspension guidée pour une inclinaison sans jeu
• Commande e-motion intuitive sur écran tactile 15-inch : réglage de la vitesse de rotation, de la hauteur et de l'angle de broche, de la butée de broche et de l'ouverture de table ; mémoire pour outils et programmes
• Bagues d'insertion excentriques contrôlées pour une surface de support de table maximale et un effort de réglage réduit lors de l'inclinaison
• Butée de toupie de précision robuste avec deux axes commandés pour un réglage précis de profondeur et positionnement indépendant de la joue d'alimentation droite ; la butée peut être rabattue pour le profilage courbé
• Alimentation motorisée réglable en hauteur électriquement disponible en option ; dispositif d'inclinaison pour alimentation en option

Points forts

• Performance élevée et constante en exploitation industrielle continue
• Solutions de production optimisées spécifiques au client
• Conception solide avec composants premium
• Différentes configurations avec options high-tech
• Précision d'ingénierie complète
• Confort utilisateur premium et design primé
• Qualité et précision d'Autriche ; productivité sans compromis

Détails / Accessoires (sélection)

• Support de liste de pièces avec planchette A4 monté sur le pupitre de commande supérieur
• Nouvel arrêt de butée rabattable avec deux axes commandés pour un réglage précis de profondeur et capacité de rabattement pour moulurage courbé
• Double aspiration via la butée de toupie et bac de collecte sous la tête de coupe
• Butée intégrale avec plaques de butée continuellement et rapidement positionnables (option)
• Segment d'inclinaison breveté Easy-Glide : sans entretien, sans lubrification ; matériau synthétique durable ; garantie 6 ans
• Diverses variantes de broche HSK 63F et options de mandrins disponibles en accessoires (hauteurs et diamètres multiples utilisables)

Notes sur la commande et la sécurité
La commande e-motion inclut une interface USB et une préparation pour connexion réseau ; le pupitre peut être réglé en hauteur et en position et peut être dégagé de la zone de travail. Protections Centrex pour la toupie et diverses butées de sécurité et options de plaques de butée sont proposées ; double extraction et prises d'aspiration assurent une opération propre.

Caractéristiques techniques

• Modèle : profil 92 M e-motion
• Interface de broche HSK 63F ; alésage de broche Ø 30 mm (exemple), hauteur de broche utilisable jusqu'à 140 mm (selon variante de broche)
• Vitesse de broche variable : 1 000 – 18 000 tr/min
• Options moteur : 7,5 kW à vitesse variable (standard) ; 10 kW à vitesse variable (option)
• Ouverture de table : 320 mm (standard) / 255 mm option avec bagues d'insertion excentriques contrôlées
• Butée de toupie pour diamètre d'outil maxi 250 mm
• Plaques de butée de broche en aluminium anodisé 550 mm (standard) ; guides de barre de sécurité / guides intégrés disponibles en option
• Plage d'inclinaison : ±46° avec réglage d'angle à position contrôlée
• Réglage de hauteur de broche à position contrôlée
• Commande : commande tactile e-motion au niveau des yeux ; interface USB ; préparation réseau
• Diamètres de raccordement extracteur (butée de broche / sous table) : 140 / 80 mm
• Hauteur de travail : 35 inch
• Largeur de transport minimale : 51⅜" (35⅜" indiquée entre parenthèses)
• Poids (avec équipement moyen) : env. 1606 lbs
• Options d'emballage : emballage IPPC (standard), emballage conteneur (standard)
• Options d'alimentation : alimentation motorisée réglable en hauteur électriquement (option) ; dispositif rabattable pour alimentation (option)
• Légende : S = équipement standard ; O = option
