Étau limeur CNC 45 M

pour bois

Résumé

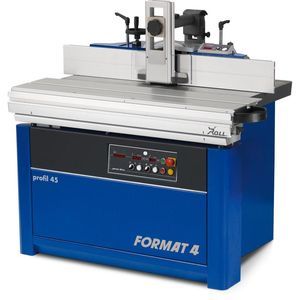

La nouvelle toupie à table avec axe inclinable Format4 associe des options de contrôle avancées et une ingénierie de précision pour les opérations d'usinage professionnelles. Dotée d'une table de toupie longue et massive en fonte et de solutions détaillées optimisées, la profil 45 M répond aux exigences des applications de production et d'usinage spécial. La machine est prévue pour le fraisage industriel du bois et propose des options pour le traitement des plastiques et des matériaux composites (ligne c-tech).

Paquet et commande
Le pack « x-motion » améliore l'ergonomie opérateur : il inclut des moniteurs TFT (x-motion : TFT 5,7" ; versions Premium : TFT 15" ; selon configuration, le réglage du butée peut être affiché sur un TFT 7"). Le contrôle tactile permet d'ajuster l'axe de toupie, de piloter la butée, d'appeler des programmes préconfigurés et, en option, d'utiliser une base de données d'outils.

Avantages et points forts

• Performance élevée et constante pour l'usage industriel
• Solutions de production optimisées et personnalisables
• Construction solide avec composants de première qualité
• Packages d'équipement variés avec options technologiques avancées
• Ingénierie de précision aboutie
• Ergonomie opérateur améliorée
• Design primé
• Qualité et précision autrichiennes
• Configurations orientées productivité
• Assistance technique complète et solutions de financement adaptées disponibles

Principales fonctions et équipements (résumé)

• Système de changement rapide d'axe : permet de remplacer en quelques secondes des axes prémontés et des axes de différents diamètres ; un axe haute vitesse pour fraises d'affûtage (15 000 tr/min) est disponible.
• Butée avec commande électrique et affichage des valeurs en temps réel ; options de serrage rapide sur demande.
• Aspiration double : prises d'aspiration sous et au-dessus de la table pour une extraction optimale des copeaux et de la poussière.
• Système Quick-Lock : serrage rapide et sûr pour le changement de fraises sur table (adapté pour axe Ø 30 mm).
• Guides Easy-Glide avec double suspension forcée pour capacité de charge maximale et déplacement fluide.
• Unité d'axe lourde et précise : double suspension pour réglage d'angle, guide en queue d'aronde pour réglage de la hauteur linéaire et répétabilité maximale.
• Table de toupie en fonte massive avec support frontal (longueur de support 1270 mm) et prolongations de table massives en option pour augmenter la surface de travail.

Applications
Convient au fraisage professionnel du bois massif, des panneaux, des plastiques et des matériaux composites (ligne c-tech). Indiquée aussi bien pour des opérations uniques de haute précision que pour la production en série avec réglages rapides et répétables.

Caractéristiques / spécifications techniques

• Dénomination du modèle : profil 45 M (variantes : profil 45 M x-motion)
• Ouverture de la table pour outils : 320 mm
• Butée : accepte un diamètre d'outil maximal jusqu'à 250 mm (valeur indiquée en fiche)
• Système de changement rapide d'axe : standard (permet l'échange rapide d'axes et d'outils prémontés)
• Commande de l'axe (selon variante/pack) : x-motion (écran tactile) ; autres variantes : "Power-Drive" ou commandes tactiles de différentes tailles (7", 5,7", 15" mentionnés selon pack/version)
• Axe haute vitesse (option) : accepte des queues de fraise Ø 6–16 mm ; vitesse : 15 000 tr/min ; puissance moteur maximale indiquée : 10,0 CV (selon description de l'axe haute vitesse)
• Système d'aspiration : double aspiration (prises supérieures et inférieures)
• Système de serrage rapide de la butée : disponible en option (levier de serrage rapide)
• Quick-Lock : changement rapide et sûr des fraises sur table ; adapté pour axe Ø 30 mm
• Table de toupie : construction massive en fonte, support frontal robuste ; prolongations latérales de table en option, support frontal 2200 mm (mentionné comme inclus dans les prolongations optionnelles)
• Guides : système Easy-Glide (double suspension forcée)
• Roulements sur axes : axes équipés de trois roulements de précision pour usage intensif et longue durée de vie
