Étau limeur haute précision 45 M x-motion

pour bois

Vue d'ensemble

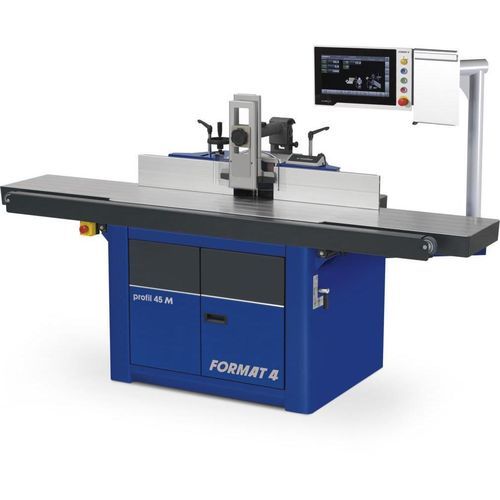

La toupie inclinable profil 45 M x-motion est une machine professionnelle équipée d'un robuste table en fonte, d'une large ouverture de travail et d'une commande avancée, conçue pour les opérations de profilage industrielles. Elle permet un usinage précis des profils sur bois ainsi que sur matières plastiques techniques et composites selon configuration.

Présentation produit
Le profil 45 M est conçu comme une machine industrielle pour les travaux de profilage spécifiques et la production à haute efficacité. La ligne d'équipement c-tech propose des options dédiées pour le traitement des plastiques et matériaux composites.

Fonctionnalités premium « x-motion » (profil 45 M x-motion)
Le profil 45 M x-motion intègre un écran tactile TFT 7" avec le pack de commande x-motion pour le confort opérateur : l'écran est placé à hauteur des yeux et affiche les données essentielles. Les réglages de broche et de guide peuvent être pilotés depuis l'interface tactile. Le pack premium ajoute le rappel de programmes, des programmes de profilage configurables et une base d'outillage optionnelle.

Points forts et avantages

• Performance stable pour un fonctionnement industriel continu
• Solutions de production optimisées selon le client
• Conception robuste avec composants de précision
• Nombreuses variantes d'équipement avec solutions haute technologie
• Ergonomie utilisateur améliorée et interface intuitive
• Précision de fabrication autrichienne garantissant productivité

Variantes

• profil 45 M x-motion — inclut écran tactile x-motion et fonctionnalités premium (écran TFT 7", base d'outillage, rappel de programme)
• profil 45 M — configuration standard avec contrôle Power-Drive de la broche (réglages manuels/électroniques fins et grossiers)

Principales caractéristiques / détails (sélection)

• Ouverture de table toupie : 12⅝" (320 mm) — large ouverture pour sécurité opérateur et positionnement aisé d'outils de tenonnage et rehaussement
• Guide de broche pour Ø maxi outil : 9⅞" (250 mm)
• Système de changement rapide de broche — changements rapides de broche et d'outillage ; prise en charge de broches routeuses haute vitesse jusqu'à 15 000 tr/min ; broche Format-4 conçue avec trois roulements métalliques de haute qualité
• Guide de toupie avec support basculant en standard — facilite les changements d'outil/broche et les travaux courbes
• Commande du guide de broche — réglage motorisé précis avec affichage en temps réel
• Double extraction des poussières — aspiration via le guide et bac de collecte sous la tête pour un poste propre
• Option système de serrage rapide pour guide de moulure — fixation/libération en un seul geste
• Guidage Easy-Glide pour l'inclinaison — double support guidé pour portance et inclinaison sans jeu
• Ensemble broche conçu pour usage industriel — unité moteur robuste, guidage double de précision pour réglage d'angle exact et guidage en queue d'aronde pour réglage en hauteur linéaire
• La broche FORMAT4 s'incline vers l'arrière — fonctionnement plus sûr, absence de points de pincement, plage de hauteur utile complète et évacuation optimale des copeaux
• Système Quick-Lock pour serrage de fraises — changement rapide et sûr des outils, compatible broches Ø 30 mm
• Extensions de table solides optionnelles — augmentent la surface de travail de 670 mm de chaque côté ; support avant coulissant étendu jusqu'à 2200 mm avec extensions

Caractéristiques techniques / spécifications

• Alimentation électrique : moteur 3x 230 V
• Fréquence moteur : 60 Hz
• Puissances moteur broche : 7,5 HP (5,5 kW) S6/40% (standard) ; 10 HP (7,30 kW) optionnel ; 13,5 HP (10 kW) optionnel
• Positions de vitesse broche : 5 positions à 3500 / 4500 / 6000 / 8000 / 10 000 tr/min
• Ouverture de table toupie : 12⅝" (320 mm)
• Diamètre outil maximum au guide de broche : 9⅞" (250 mm)
• Broche routeuse haute vitesse : accepte arbres Ø 6–16 mm et vitesses jusqu'à 15 000 tr/min ; disponible jusqu'à 10 HP selon configuration
• Commande (profil 45 M x-motion) : écran couleur TFT 7" avec écran tactile (x-motion)
• Commande (profil 45 M) : Power-Drive (réglages manuels/électroniques fins et grossiers, affichage LED valeur réelle)
• Table et support : table machine solide en fonte, support avant coulissant 1270 mm (augmente la surface de support jusqu'à 400 mm), support avant extensible en option avec extensions de table
• Extraction poussières : double extraction via guide et bac collecteur
