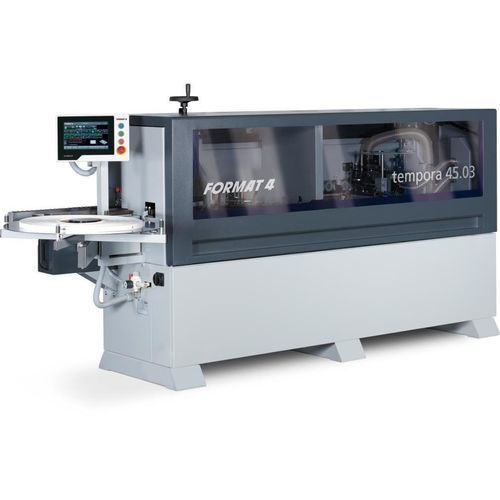

Plaqueuse de chant pour panneaux tempora F400 45.03

avec applicateur de colle

Aperçu
La série tempora met l'accent sur la réduction des temps de réglage et de traitement pour le plaquage de chants industriel. Les unités d'usinage ont été revues, le bâti machine est solide et l'extraction de poussières est précise pour un fonctionnement continu. La commande smartouch avec m-motion et l'option x-motion Plus permet des réglages répétables, la génération de programmes et la réduction des temps de préparation.

Concept de la série
La gamme tempora est configurable selon les besoins clients avec choix des unités d'usinage et possibilité d'ajouter le pack x-motion Plus. Plusieurs longueurs d'installation et variantes de modèles sont proposées (exemples : tempora F400 45.03, tempora F400 45.03L, tempora F400 45.03E).

Points clés

• Conception pour fonctionnement industriel en continu
• Agencements configurables pour répondre aux besoins de production
• Construction solide avec composants adaptés à l'usage industriel et extraction de poussières précise
• Packages modulaires (m-motion, x-motion Plus)
• Commandes orientées opérateur et réglages mécaniques précis

Commande et interface

• Unité smartouch avec m-motion (écran tactile 10,4" ; option jusqu'à 15")
• Mémoire illimitée pour programmes définis par l'utilisateur
• Affichage intuitif des agrégats et fonctions
• Enregistrement et chargement de programmes ; sélection d'agrégats selon la commande
• Réglage fin des paramètres de distance, planning de maintenance, messages d'erreur en clair, compteur kilométrique pour mètres totaux traités
• Réglage de la température de colle pour EVA ou PUR et réduction automatique en mode veille

Collage et alimentation du chant

• Unité d'application de colle compatible EVA et PUR ; conception facile à nettoyer
• Option bac à colle revêtu de Téflon (1,5 kg) — temps de chauffe court (~10 minutes) et mise en service rapide ; unité de nettoyage par racloir en option pour changement rapide de type de colle
• Alimentation de chant : bandes continues de 0,4 mm à 3,0 mm pour panneaux jusqu'à 45 mm d'épaisseur

Unités d'usinage et options disponibles (exemples)

• Unités de prémontage / reprise de chant avec fraises spirales revêtues diamant pour bords sans arrachement
• Lampe infrarouge pour améliorer l'adhésion du chant sur pièces froides
• Zone de pression avec rouleau aluminium revêtu de Téflon et rouleau de contact en caoutchouc pour joint de colle discret
• Unité de coupe de bout linéaire et unité de coupe de bout à parcours incliné pour coupes d'extrémité précises
• Unité multifonction de finition supérieure et inférieure pour recoupage en affleurant, rayon ou chanfrein (moteurs haute fréquence, guidages linéaires)
• Unités de raclage colle et de raclage de rayon pour finition de surface
• Système de stockage d'angles storEdge (option) pour gestion et gain de place des matériaux de chant

Remarques sur les variantes

• tempora F400 45.03 — variante compacte avec commande smartouch et plusieurs emplacements de finisseur
• tempora F400 45.03L — version à plus grande longueur d'installation (L = long) pour configurations étendues
• tempora F400 45.03E — variante avec options d'équipement supplémentaires

Caractéristiques techniques

• Série : tempora F400
• Longueur d'installation (ex. 45.03) : 3 600 mm
• Longueur d'installation (ex. 45.03L) : 4 230 mm
• Épaisseur de chant : 0,4–3 mm
• Épaisseur de pièce : 8–45 mm
• Commande : smartouch 10,4" (option 15") avec m-motion / x-motion Plus
• Capacité de congé / finisseur : dépend de la configuration
• Application de colle : compatible EVA et PUR ; nettoyage facilité ; bac à colle échangeable en option
• Capacité du bac (option) : 1,5 kg (≈ 375 m de chant sur panneau 19 mm)
• Prémontage : deux unités contre-rotatives, activées et réglables individuellement, fraises spirales revêtues diamant
• Moteurs de coupe de bout : moteurs haute fréquence (12 000 tr/min)
• Emplacements finisseur : jusqu'à 3 (selon modèle)
