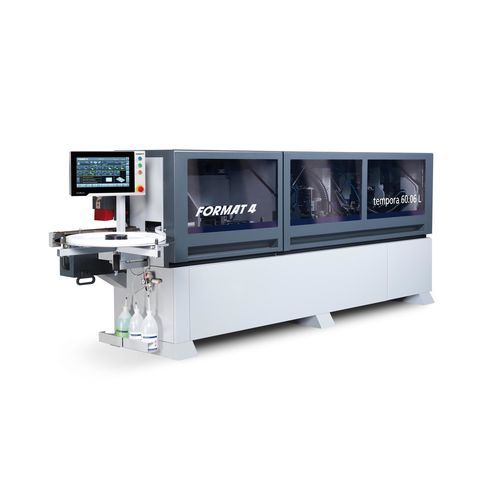

Plaqueuse de chant automatique F600 60.06L glueBox

pour le boispour bandes autocollantespour panneaux

Vue d'ensemble Format4 tempora F600 avec glueBox : Placage de chants PUR sans pot de colle. Révolutionnairement simple, propre et économiquement très rentable. Le placage de chants doit être aussi rapide, facile et efficace que possible. Les modèles Format4 tempora combinent vitesse, productivité, flexibilité et facilité d'utilisation. Les résultats de la finition finale lors du traitement des matériaux en bobine et en bande convainquent par des normes incroyablement élevées. glueBox (ruban adhésif PUR) Le révolutionnaire glueBox rend le traitement de la colle PUR plus facile et plus pratique. Au lieu d'une colle PUR dans un pot de colle, une fine bande adhésive PUR dans la glueBox est fusionnée de manière presque invisible entre le matériau du bord et la pièce à usiner. La résistance à la chaleur et à l'eau, un joint de colle très petit et une consommation de colle réduite sont les avantages de la colle PUR avec la glueBox. Si l'on considère l'investissement, la consommation de colle et les coûts de nettoyage, la glueBox permet d'économiser environ 70 % dans le domaine d'application effectif par rapport au traitement conventionnel des granulés de PUR. Points forts du produit

• Des performances toujours élevées en fonctionnement industriel continu
• Des solutions de production optimisées spécifiques au client
• Une conception solide avec des composants de qualité supérieure
• De nombreuses variantes d'emballages avec des solutions de haute technologie
• Un traitement complet des bords
• Un confort d'utilisation optimal
• La qualité et la précision autrichiennes

glueBox - caractéristiques

• Rapide : Prêt à l'emploi en seulement 90 secondes
• Flexibilité : Disponible en longueurs enroulées de 25 et 100 mètres et en hauteurs de 16, 19, 28 et 40 mm
• Confort : Remplacement du ruban PUR sans outil
• Efficacité : Passage quasi immédiat au pot de colle conventionnel (EVA) et vice versa

Contrôle et automatisation l'unité de contrôle smartouch (10,4" ou 15" / 10" ou 16" options référencées) avec m-motion ou x-motion PLUS réduit les réglages manuels. Les fonctions comprennent une mémoire illimitée pour les programmes de bord définis par l'utilisateur, un plan d'entretien, un odomètre pour le nombre total de mètres utilisés, la représentation des unités et des fonctions, la sélection des agrégats avec un réglage fin (jusqu'à 1/100 mm), le réglage de la température de la colle et la réduction automatique de la température en mode veille. Agrégats et options notables

• Unités d'assemblage des bords / de pré-fraisage : Deux unités de pré-fraisage contrarotatives, commandées par activation et réglables individuellement avec des fraises spirales revêtues de diamant pour des bords sans déchirure et un traitement des bords de première classe. La profondeur de coupe est positionnable électroniquement sur les modèles e-motion.
• Air-motion / advantEdge : Agrégat air-motion breveté pour un joint zéro optique (en particulier pour les chants coextrudés et laser). Contrôlé par la pièce et activable à partir de l'unité de commande. Permet d'obtenir une finition homogène, en particulier sur les matériaux très brillants.
• edgeControl (mesure Bluetooth) : L'unité de mesure sans fil enregistre l'épaisseur du bord et de la pièce au centième de millimètre et transfère les valeurs au smartouch ; le contrôleur reconnaît et trie les valeurs, ce qui permet un étalonnage automatique et l'élimination des erreurs de mesure manuelles.
• Gluepot (EVA/PUR) : Capacité du pot de colle revêtu de téflon ~1,5 kg (~375 mètres de matériau de bord sur un panneau de 19 mm). Temps de chauffe court (~10 minutes). Unité de nettoyage à raclette en option pour un nettoyage rapide lors du changement de type de colle.
• Lampe infrarouge : La lampe infrarouge à quartz contrôlée par l'opérateur réchauffe la surface du chant avant l'unité d'encollage pour améliorer l'adhérence sur les pièces froides.
• Zone de pression / presse à rouleaux : Un rouleau motorisé presse le matériau du bord sur la pièce ; le contrôle de l'application empêche le maculage ou le mouvement. Deux rouleaux de pression coniques ferment le joint de colle au-dessus et en dessous ; deux réglages de pression pneumatique sélectionnables pour le matériau en bande ou en bobine.
• Unité d'arrondi d'angle : Unité d'arrondi d'angle à un ou deux moteurs (hauteur de pièce jusqu'à 60 mm). Finit les coins des pièces, y compris les matériaux souples/formables ; traite les bords de 0,016"-⅛" (0,4-3,0 mm) et les hauteurs jusqu'à 60 mm.
• Unité d'ébarbage multifonctionnelle : Ébarbage supérieur et inférieur pour les bords affleurants, arrondis ou en biseau avec deux moteurs haute fréquence indépendants (12 000 tr/min) ; mise en place rapide et réglage motorisé en option via le panneau de commande.
• Module de sciage / ébarbage en bout : Deux unités de sciage indépendantes (12 000 tr/min) avec guides linéaires ; inclinaison 0°-10° (options manuelles ou pneumatiques/électroniques).
• Table à coussin d'air (option) : Pour une manipulation aisée et en douceur des pièces de grande taille et sensibles à la surface. Placée sur l'alimentation de la machine avec un moteur soufflant de 0,75 kW ; surface d'appui de 1050 x 400 mm (extensible à 2000 x 400 mm).

Alimentation des bords et compatibilité des matériaux En fonction de l'application, il est possible de traiter des matériaux en rouleaux et en bandes de 0,4 à 6 mm. Capacité d'épaisseur de pièce jusqu'à 60 mm. Traitement complet des bords, y compris le pré-fraisage, le collage (glueBox ou gluepot), la pression, le rognage, l'arrondi des coins et les agrégats de finition. Avantages de l'utilisation

• Vitesse et productivité élevées grâce au fonctionnement industriel continu
• Réduction des temps de changement et des efforts de manipulation de la colle (avec glueBox)
• Reproductibilité élevée et confort d'utilisation grâce aux options smartouch et d'automatisation
• Qualité de finition optimisée (joints invisibles, joint zéro avec air-motion/advantEdge)

Caractéristiques / spécifications techniques

• Série de modèles / dénomination : tempora F600
• Longueur d'installation (exemple de variante) : 191" (4,872 mm) pour tempora F600 60.06L glueBox (autre variante : 173 6/8" / 4,412 mm)
• Épaisseur de bord traitée : 0.016" - ½" (0,4 - 6 mm) selon la variante (certaines variantes spécifient jusqu'à 0.25" / 6 mm)
• Épaisseur de la pièce : 8 - 60 mm (3⅜" - 2⅜" illustrés, plage supérieure 60 mm)
• Options d'automatisation : m-motion et x-motion PLUS (agrégats motorisés variables / options de poutre de pression)
• Systèmes d'encollage : glueBox (ruban adhésif PUR) et pot de colle conventionnel (PUR/EVA) avec revêtement en Téflon ; capacité du pot de colle ~1.5 kg ; réchauffement du pot de colle ~10 minutes
• Arrondissement d'angle : unité d'arrondissement d'angle à un ou deux moteurs ; jusqu'à 60 mm de hauteur de pièce
• Premilling : Deux unités contrarotatives avec fraises spirales diamantées ; positionnement électronique sur les modèles e-motion
• Arrêtage final : Deux unités de sciage, 12 000 tr/min ; inclinaison 0°-10°
• Ébarbage multifonctionnel : Affleurage haut/bas avec moteurs haute fréquence (12 000 tr/min)
• edgeControl : Mesure Bluetooth du bord et de la pièce à 0,01 mm, transfert automatique vers smartouch
• Table à coussin d'air : support 1050 x 400 mm (extensible à 2000 x 400 mm) ; moteur de soufflerie 0,75 kW
• GlueBox readiness : Prêt en 90 secondes environ ; longueurs de bande disponibles 25 m et 100 m ; hauteurs de bande 16 / 19 / 28 / 40 mm
