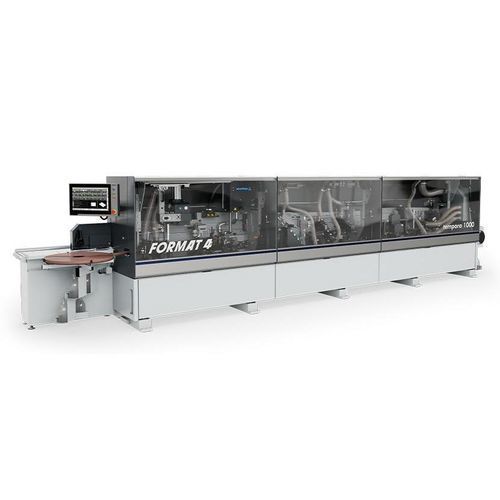

Plaqueuse de chant automatique tempora F1000

pour panneauxpour meubleavec applicateur de colle

Présentation
Solide. Rapide. Précise. La tempora F1000 établit des références pour le traitement industriel des chants en combinant durabilité, précision et efficacité. Son châssis long et stable garantit un fonctionnement régulier des unités, une grande précision de réglage et une longévité accrue même en production multi-équipes.

Caractéristiques principales
La tempora F1000 associe vitesse, précision et flexibilité. Technologies remarquables : unité de congé CNC, réservoir de colle supérieur avec vidange et nettoyage intégrés, courroie de pression supérieure avec entraînement par bande pour la manipulation douce des surfaces sensibles, et unité de dressage centrée avec moteurs puissants et réglage centré automatique.

Conception et maniement
Le châssis long et massif assure stabilité et longues zones de stabilisation entre unités pour une meilleure répétabilité et une durée de vie prolongée des outils. La courroie de pression supérieure avec entraînement (e-motion) offre une répartition uniforme de la pression, réduisant l'usure et l'effort de nettoyage par rapport aux rouleaux de pression.

Système de colle
Le réservoir de colle supérieur contrôlé est revêtu de Téflon et a une capacité de 0,6 kg ; il est compatible avec les colles thermofusibles EVA, PO et PUR. La colle est appliquée par un rouleau texturé réglable avec précision. Le système inclut le nettoyage synchronisé/contre-rotation du rouleau, un système de changement rapide par prise, rinçage/nettoyage intégré, bac goutte en silicone et surveillance de la cartouche chauffante pour des performances constantes.

Unité de dressage
L'unité de dressage centrée est entraînée par deux moteurs puissants (3,7 kW chacun, 12 000 tr/min) équipés de deux fraises de dressage diamantées (D = 100 mm, H = 49 mm). L'unité se positionne de façon centrée par rapport à la hauteur de la pièce pour éviter l'usure unilatérale. Les fraiseuses prennent en charge la rotation synchronisée et opposée ; la hauteur et la profondeur de fraisage se règlent manuellement via des afficheurs numériques ; des guides linéaires garantissent précision et durabilité.

Unité de congé
Une unité de congé entièrement repensée, commandée CNC, avec fraises multi-rayon brevetées (R = 2 mm) fournit des rayons précis et homogènes et demande peu d'entretien pour les chants fins. Elle dispose de deux moteurs indépendants (12 000 tr/min) et de quatre axes servo pour un positionnement motorisé et un réglage fin au pas de 0,01 mm. Elle traite les chants de face et longitudinaux (plages selon configuration) et supporte l'enclenchement pneumatique et des guides linéaires de haute qualité.

Contrôle et automatisation
La commande 18" smartouch avec e-motion réduit les réglages manuels, permet une sélection intuitive des unités et assure une surveillance complète de la machine. Fonctions smartouch :

• Mémoire illimitée pour programmes de chants définis par l'utilisateur
• Plan de maintenance et compteur en mètres linéaires
• Représentation claire et explicite de toutes les unités et fonctions
• Sélection et réglage fin des unités motorisées de positionnement (précision 0,01 mm) directement depuis la commande
• Réglage de la température de colle et réduction automatique de la température en veille

Alimentation, entrée & transport
Les vitesses d'avance par entraînement à chaîne dépendent de l'équipement : classic / professional : 12 + 20 m/min ; performance : 12–25 m/min. Des patins de support caoutchoutés assurent l'adhérence ; système de changement rapide des patins ; lubrification automatique des guides ; guidages à arbre rond et plat évitant le basculement.

Accessoires de manutention
Options disponibles : table à coussin d'air pour la manutention douce de grandes pièces sensibles (surface standard 1050 x 400 mm, extensible à 2000 x 400 mm), support complémentaire au sol avec bras pivotant, butée d'onglet pour pièces étroites (120–700 mm), chargeur automatique de chant avec pince motorisée (option), magasin StorEdge pour chant en bobine et lecteur de codes-barres sans fil.

edgeControl & code-barres
edgeControl (en option) fournit la mesure sans fil des chants et pièces via Bluetooth. Les valeurs mesurées (centièmes de millimètre) sont transférées vers smartouch ; elles sont enregistrées et sélectionnables ; smartouch peut auto-calibrer les unités à partir des mesures. Un lecteur de codes-barres sans fil facilite le transfert rapide de programmes et les flux de travail en réseau.

Variantes
La F1000 est proposée en trois packags d'équipement :

• tempora F1000 classic (package standard)
• tempora F1000 professional
• tempora F1000 performance (plus grande vitesse d'avance et configuration supérieure)

Points forts (sélection)

• Performance élevée et constante en exploitation continue industrielle
• Solutions de production optimisées selon le client
• Conception robuste avec composants de qualité
• Plusieurs niveaux de configuration avec solutions technologiques
• Précision d'ingénierie et grand confort d'utilisation
• Réservoir de colle supérieur avec fonction de nettoyage
• Unité de congé CNC avec fraise brevetée multi-rayon
• Courroie de pression supérieure avec entraînement par bande (e-motion)

Caractéristiques / spécifications techniques

• Série modèle : tempora F1000
• Longueur d'installation : 8000 mm
• Épaisseur de chant (usinage) : 0,4 – 12 mm (selon unité / package)
• Hauteur de pièce (général) : 8 – 60 mm
• Épaisseur de chant pour congé : 0,4 – 3,0 mm
• Hauteur de pièce pour congé : 10 – 60 mm
• Vitesse d'avance (classic / professional) : 12 & 20 m/min
• Vitesse d'avance (performance) : 12 – 25 m/min
• Entraînement par chaîne : patins de support caoutchoutés, lubrification automatique, guidages arbre rond & plat
• Barre de pression supérieure : profil aluminium résistant à la torsion ; hauteur de pièce réglable électriquement 8 – 60 mm ; entraînement par courroie en surplomb
• Réservoir de colle supérieur : revêtement Téflon, capacité 0,6 kg ; compatible EVA / PO / PUR ; rouleau d'application texturé et réglable ; rinçage/nettoyage intégré et bac goutte silicone ; surveillance de la cartouche chauffante
• Unité de dressage : 2 x 3,7 kW, 12 000 tr/min ; fraises diamant D = 100 mm, H = 49 mm ; réglage automatique centré
• Unité de congé : 2 moteurs, 12 000 tr/min, fraise multi-rayon brevetée (R = 2 mm), 4 axes servo, réglage fin 0,01 mm
• Commande : 18" smartouch avec e-motion, connectivité réseau, précision de réglage 0,01 mm, mémoire de programmes et surveillance maintenance
• Options de manutention : table à coussin d'air (1050 x 400 mm, extensible à 2000 x 400 mm), support supplémentaire avec bras pivotant, butée d'onglet (120–700 mm), chargeur automatique de chant avec pince motorisée, magasin StorEdge pour chants en bobine
• Automatisation : fonctions e-motion pour réglages motorisés et automatisés
