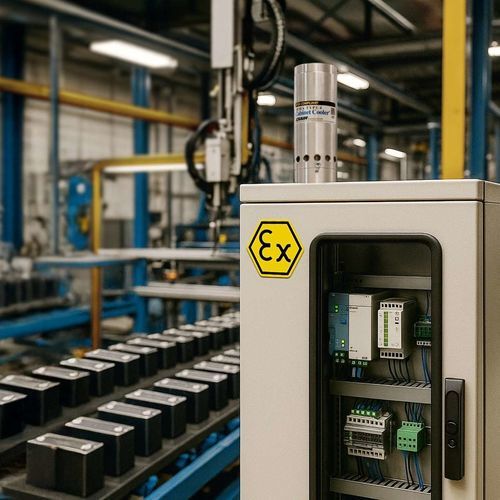

Climatiseur d'armoire électrique à montage latéral ATEX4840SS

verticalcompactpour salle informatique

Vue d'ensemble
Les systèmes ATEX Cabinet Cooler® thermostatiques en acier inoxydable sont certifiés ATEX pour une utilisation sur des enveloppes électriques purgées dans les zones 2 et 22. Basés sur la technologie de tube vortex sans pièces mobiles, ces systèmes conformes CE intègrent un séparateur eau/impuretés, un kit de distribution d'air froid et une valve de décharge basse pression qui se ferme à l'arrêt pour préserver l'intégrité NEMA 4X de l'armoire. Le thermostat active le refroidisseur uniquement lorsque la température interne atteint le seuil (réglage usine : 95°F / 35°C), réduisant ainsi la consommation d'air comprimé. Capacités de 1 000 à 5 600 Btu/h.

Applications

• Automates programmables
• Armoires de commande de ligne
• Centres de commande moteur
• Tableaux de relais
• Systèmes NC/CNC
• Centres de contrôle modulaires
• Caméras CCTV
• Armoires informatiques
• Enceintes laser
• Balances électroniques

Avantages

• Approuvé ATEX Zones 2 et 22
• Compact et économique
• Capacités jusqu'à 5 600 Btu/h (1 641 Watts)
• Fonctionnement silencieux
• Installation rapide dans un percement électrique standard
• Maintient l'intégrité NEMA 4X (IP66) : étanche à la poussière, à l'huile, résistant aux projections, intérieur/extérieur, résistant à la corrosion
• Stabilise la température et l'humidité de l'enveloppe
• Pas de CFC ; pas de pièces mobiles — quasi sans entretien
• Élimine ventilateurs et filtres à l'intérieur de l'armoire
• Permet le nettoyage par lavage (washdown)
• Garantie "Built To Last" de cinq ans

Composants inclus

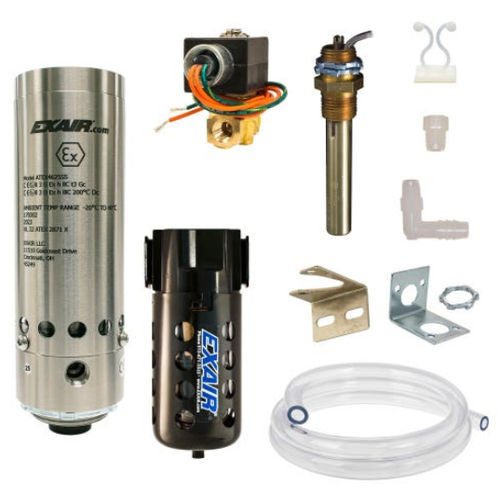

Les systèmes thermostatiques comprennent le Cabinet Cooler®, une électrovanne ATEX, un thermostat réglable (réglage usine 95°F / 35°C), un séparateur eau/impuretés 5 microns avec purge automatique, et un kit de distribution d'air froid pour diriger l'air vers la circulation générale ou des points chauds.

Remarques importantes
Les systèmes ATEX Cabinet Cooler® sont destinés à être utilisés sur des enceintes purgées et pressurisées mais ne constituent pas des systèmes de commande purgés et pressurisés autonomes. Ils doivent être employés conjointement avec une enceinte correctement purgée et pressurisée. Une température d'entrée élevée ou une pression d'alimentation réduite diminue la capacité de refroidissement. Les modèles à fonctionnement continu stabilisent généralement l'humidité relative autour de 45 % si l'enceinte est étanche pour éviter la condensation.

Modèles - Systèmes ATEX Cabinet Cooler®, Contrôle par thermostat, Acier inoxydable Type 303
ATEX4815SS | 1 000 (293)
ATEX4825SS | 1 700 (498)
ATEX4830SS | 2 000 (586)
ATEX4840SS | 2 800 (821)
ATEX4850SS | 3 400 (997)
ATEX4860SS | 4 000 (1 008)
ATEX4870SS | 4 800 (1 210)
ATEX4880SS | 5 600 (1 641)

Modèles - Systèmes ATEX Cabinet Cooler®, Contrôle par thermostat, Acier inoxydable Type 316
ATEX4815SS-316 | 1 000 (293)
ATEX4825SS-316 | 1 700 (498)
ATEX4830SS-316 | 2 000 (586)
ATEX4840SS-316 | 2 800 (821)
ATEX4850SS-316 | 3 400 (997)
ATEX4860SS-316 | 4 000 (1 008)
ATEX4870SS-316 | 4 800 (1 210)
ATEX4880SS-316 | 5 600 (1 641)

Variantes 240V et 24VDC
Les modèles suffixés -240 correspondent aux variantes thermostat 240VAC ; les modèles suffixés -24VDC correspondent aux variantes 24VDC. Les capacités sont identiques (1 000 à 5 600 Btu/h).

Résumé des performances (thermostat, Type 303 SS)
Groupe ATEX4815SS | 1 000 Btu/h | 293 Watts | 73 dBA à 100 PSIG
Groupe ATEX4825SS | 1 700 Btu/h | 498 Watts | 80 dBA à 100 PSIG
Groupe ATEX4830SS | 2 000 Btu/h | 586 Watts | 80 dBA à 100 PSIG
Groupe ATEX4840SS | 2 800 Btu/h | 821 Watts | 82 dBA à 100 PSIG
Groupe ATEX4850SS | 3 400 Btu/h | 997 Watts | 84 dBA à 100 PSIG
Groupe ATEX4860SS | 4 000 Btu/h | 1 171 Watts | 84 dBA à 100 PSIG
Groupe ATEX4870SS | 4 800 Btu/h | 1 406 Watts | 84 dBA à 100 PSIG
Groupe ATEX4880SS | 5 600 Btu/h | 1 641 Watts | 85 dBA à 100 PSIG
Capacités déclarées à 100 PSIG (6,9 BAR).

Accessoires et options

• Cold Air Distribution Kit — tubes, raccords et clips pour diriger l'air froid
• Side Mount Kits — pour montage vertical lorsque l'accès supérieur/latéral est limité ; modèles pour petites et grandes armoires ; conserve la cote NEMA en installation verticale
• Filtration optionnelle — filtre coalescent pour élimination d'huile recommandé si de l'huile est présente dans l'alimentation d'air comprimé

Caractéristiques techniques

• Brand: EXAIR
• Nom commercial : ATEX Cabinet Cooler® Systems (variante thermostatique en acier inoxydable)
• SKU affiché : PATEX4810SS
• Plage de capacité frigorifique : 1 000 à 5 600 Btu/h (293 à 1 641 Watts)
• Matériaux : options acier inoxydable Type 303 et Type 316
• Thermostat : réglable, usine 95°F (35°C) ; compatible 24VAC–240VAC 50/60Hz et 24VDC ; précision typique ±2°F (±1°C)
• Options de contrôle : système thermostatique (inclut électrovanne) ou fonctionnement continu
• Référence pression : capacités mesurées à 100 PSIG (6,9 BAR) ; chute de température typique ~54°F (30°C) depuis l'alimentation à 80 PSIG (5,5 BAR)
• Filtration : séparateur eau/impuretés 5 microns avec purge automatique inclus
• Protection d'armoire : valve de décharge basse pression scelle à l'arrêt pour maintenir l'intégrité NEMA 4X (étanche à la poussière, à l'huile, résistant aux projections, intérieur/extérieur, résistant à la corrosion)
• Zones approuvées : ATEX Zone 2 et Zone 22
• Niveaux sonores : environ 73–85 dBA selon modèle
• Conforme CE ; composants thermostat et électrovanne reconnus UL/CSA lorsqu'indiqué
• Sans réfrigérant, sans pièces mobiles ; fonctionnement sans entretien
• Fixation typique : percement électrique standard (1-1/2 NPS) ; Side Mount Kits nécessitent installation verticale
