Climatiseur d'armoire électrique à montage latéral ATEX4730

compactpour zone dangereuseindustriel

Présentation

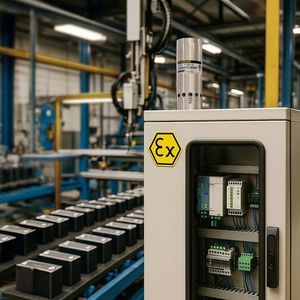

Les systèmes ATEX Cabinet Cooler® en aluminium pour fonctionnement continu sont conçus et certifiés pour refroidir des enceintes électriques purgées dans les Zones ATEX 2 et 22. Ces unités utilisent la technologie du tube à vortex pour produire de l'air froid sans pièces mobiles et intègrent un séparateur filtre eau-saleté ainsi qu'un kit de distribution d'air froid. Les modèles en fonctionnement continu assurent un refroidissement constant et une purge positive tout en préservant l'intégrité de l'armoire via une soupape de décharge basse pression. Tous les modèles sont conformes CE et conservent la classification NEMA 4 (IP66) si installés correctement.

Applications

• Automates programmables
• Armoires de commande de ligne
• Centres de commande moteur
• Tableaux de relais
• Systèmes NC/CNC
• Centres de contrôle modulaires
• Caméras CCTV
• Armoires informatiques
• Enceintes de laser
• Bascule électroniques

Avantages

• Certifié pour les Zones ATEX 2 et 22
• Installation compacte et économique via ouverture électrique standard
• Capacités de refroidissement jusqu'à 5 600 Btu/h (1 641 Watts)
• Fonctionnement silencieux, niveaux sonores de 73 à 85 dBA selon modèle
• Pas de pièces mobiles — entretien minimal
• Conserve la classe NEMA 4 (IP66) grâce à la soupape basse pression
• Stabilise température et humidité relative à l'intérieur de l'enceinte
• Filtration 5 microns avec purge automatique incluse
• Protection en cas de lavage et réduction de la contamination

Modèles (Fonctionnement continu)
Modèle — Btu/h (Watts)
ATEX4715 — 1 000 (293)
ATEX4725 — 1 700 (498)
ATEX4730 — 2 000 (586)
ATEX4740 — 2 800 (821)
ATEX4750 — 3 400 (997)
ATEX4760 — 4 000 (1 171)
ATEX4770 — 4 800 (1 406)
ATEX4780 — 5 600 (1 641)

Performance (Fonctionnement continu — Capacité de refroidissement à 100 PSIG / 6,9 BAR)
Modèle — Btu/h — Watts — Niveau sonore (dBA)
ATEX4715 — 1 000 — 293 — 73
ATEX4725 — 1 700 — 498 — 80
ATEX4730 — 2 000 — 586 — 80
ATEX4740 — 2 800 — 821 — 82
ATEX4750 — 3 400 — 997 — 84
ATEX4760 — 4 000 — 1 171 — 84
ATEX4770 — 4 800 — 1 406 — 84
ATEX4780 — 5 600 — 1 641 — 85

Principe de fonctionnement
L'air comprimé pénètre dans le Cabinet Cooler® équipé d'un tube à vortex et se divise en un flux chaud et un flux froid. L'air chaud est atténué et évacué vers l'atmosphère ; l'air froid est injecté dans l'enceinte via le kit de distribution. Ce procédé génère refroidissement et purge positive afin d'empêcher l'air extérieur d'entrer. Les modèles continus peuvent produire une baisse de température d'environ 30°C (54°F) par rapport à l'air d'alimentation et, dans certaines conditions, jusqu'à 9°C (16°F) sous la température d'entrée.

Autres considérations

• Filtration : Filtre automatique d'eau et saletés 5 microns inclus ; utiliser un filtre coalescent si de l'huile est présente dans l'air comprimé.

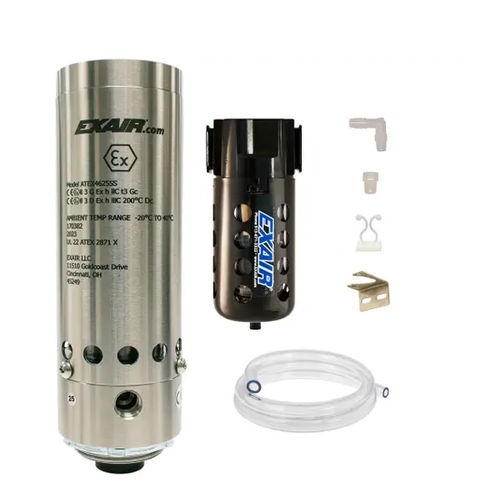

• Kit de distribution d'air froid : Tubing vinyle flexible, connecteurs et clips adhésifs inclus pour diriger l'air vers les zones chaudes ou pour circulation.
• Humidité : Le fonctionnement continu stabilise l'humidité relative interne (~45%) et évite la condensation lorsque l'enceinte est scellée.
• Température d'air d'entrée : La capacité nominale est donnée pour 100 PSIG (6,9 BAR) ; une pression plus faible ou une température d'entrée élevée réduit la capacité.
• Montage : Montage via ouverture électrique standard ; kits de montage latéral disponibles. Une installation correcte préserve la classification NEMA 4/4X (IP66).

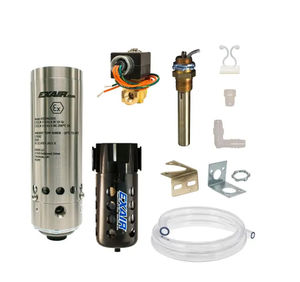

• Options de contrôle : Le modèle continu inclut refroidisseur, séparateur-filtre et kit de distribution ; les versions thermostatiques comprennent électrovanne ATEX approuvée et thermostat (réglé en usine à 95°F / 35°C).

ATEX Cabinet Coolers

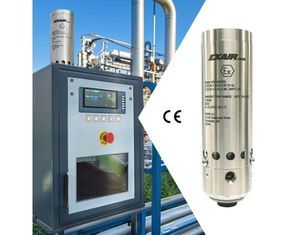

Les systèmes ATEX Cabinet Cooler® sont certifiés pour les enceintes électriques purgées en Zones 2 et 22. La technologie du tube à vortex délivre jusqu'à 5 600 Btu/h sans pièces mobiles, offrant une solution de refroidissement et de purge à faible entretien. Versions standards en aluminium ; options en inox Type 303 ou 316 pour environnements corrosifs.

Caractéristiques / Spécifications techniques

• Dénomination : Aluminum ATEX Cabinet Cooler® Systems (série Continuous Operation)
• SKU exemple : PATEX4710 (produit configurable)
• Indice NEMA : NEMA 4 (IP66) — maintenu par la soupape basse pression
• Approbation ATEX : Zones 2 et 22
• Capacité de refroidissement : 1 000 à 5 600 Btu/h (293 à 1 641 Watts) à 100 PSIG (6,9 BAR)
• Production d'air froid : Technologie tube à vortex ; chute ≈ 30°C (54°F) par rapport à l'air d'alimentation ; peut atteindre 9°C (16°F) sous la température d'entrée dans certains cas
• Niveaux sonores : 73–85 dBA selon modèle
• Filtration : Filtre automatique eau-saletés 5 microns inclus
• Matériaux : Aluminium standard ; inox Type 303 ou 316 en option
• Contrôle : Fonctionnement continu ou contrôle thermostatique (thermostat réglé en usine à 95°F / 35°C)
• Distribution air froid : Kit inclus
• Garantie : Garantie constructeur de cinq ans (déclarée par le fabricant)
• Usage prévu : Pour systèmes de contrôle purgés et pressurisés ; ne remplace pas un contrôleur purgé
