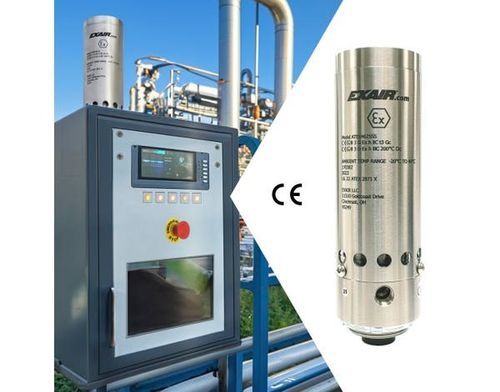

Climatiseur d'armoire électrique à montage latéral ATEX4730SS

compactpour salle informatiqueindustriel

Aperçu
Les systèmes Cabinet Cooler® ATEX en acier inoxydable à fonctionnement continu sont conçus et homologués ATEX pour une utilisation sur des enceintes électriques purgées en zones dangereuses 2 et 22. Ces systèmes utilisent la technologie de tube vortex pour convertir l'air comprimé en air froid, offrant une solution de refroidissement et de purge sans pièces mobiles et nécessitant peu d'entretien. Les modèles à fonctionnement continu assurent un refroidissement constant et une purge positive continue. Les systèmes comprennent un séparateur filtre eau‑saleté 5 microns à vidange automatique et un kit de distribution d'air froid pour diriger l'air vers la circulation interne ou les points chauds. Une soupape de sécurité basse pression se ferme lorsque le refroidisseur est à l'arrêt pour préserver l'intégrité NEMA 4X (IP66) de l'enceinte.

Applications

• Automates programmables
• Armoires de commande de ligne
• Centres de commande moteurs
• Tableaux de relais
• Systèmes NC/CNC
• Centres de contrôle modulaires
• Caméras CCTV
• Armoires informatiques
• Caissons de lasers
• Basculeurs électroniques

Avantages

• Homologué pour les zones ATEX 2 et 22
• Solution compacte et économique
• Capacités de refroidissement jusqu'à 5 600 Btu/h (1 641 Watts)
• Fonctionnement silencieux
• Installation rapide via un percement électrique standard
• Maintient l'intégrité NEMA 4X (IP66)
• Stabilise la température et l'humidité internes
• Sans CFC
• Pas de pièces mobiles — sans entretien
• Élimine ventilateurs et filtres internes
• Protection en lavage et résistance à la corrosion (modèles inox)

Modèles (Acier inoxydable Type 303, fonctionnement continu)
Modèle — Btu/h (Watts)
ATEX4715SS — 1 000 (293)
ATEX4725SS — 1 700 (498)
ATEX4730SS — 2 000 (586)
ATEX4740SS — 2 800 (821)
ATEX4750SS — 3 400 (997)
ATEX4760SS — 4 000 (1 171)
ATEX4770SS — 4 800 (1 406)
ATEX4780SS — 5 600 (1 641)

Modèles (Acier inoxydable Type 316, fonctionnement continu)
Modèle — Btu/h (Watts)
ATEX4715SS-316 — 1 000 (293)
ATEX4725SS-316 — 1 700 (498)
ATEX4730SS-316 — 2 000 (586)
ATEX4740SS-316 — 2 800 (821)
ATEX4750SS-316 — 3 400 (997)
ATEX4760SS-316 — 4 000 (1 171)
ATEX4770SS-316 — 4 800 (1 406)
ATEX4780SS-316 — 5 600 (1 641)

Performances (Type 303/316, fonctionnement continu)
Modèle — Btu/h — Watts — Niveau sonore dBA
ATEX4715SS / ATEX4715SS-316 — 1 000 — 293 — 73 dBA
ATEX4725SS / ATEX4725SS-316 — 1 700 — 498 — 80 dBA
ATEX4730SS / ATEX4730SS-316 — 2 000 — 586 — 80 dBA
ATEX4740SS / ATEX4740SS-316 — 2 800 — 821 — 82 dBA
ATEX4750SS / ATEX4750SS-316 — 3 400 — 997 — 84 dBA
ATEX4760SS / ATEX4760SS-316 — 4 000 — 1 171 — 84 dBA
ATEX4770SS / ATEX4770SS-316 — 4 800 — 1 406 — 84 dBA
ATEX4780SS / ATEX4780SS-316 — 5 600 — 1 641 — 85 dBA

Principe de fonctionnement
L'air comprimé entre dans le Cabinet Cooler alimenté par un tube vortex et se sépare en deux flux : un flux froid et un flux chaud. L'air froid est dirigé vers l'armoire via le kit de distribution d'air froid tandis que l'air chaud est évacué. Le système refroidit et purge l'enceinte avec de l'air propre et refroidi sans laisser entrer l'air ambiant.

Autres considérations

• Filtration : Les systèmes incluent un séparateur filtre eau‑saleté 5 microns à vidange automatique pour éviter l'entrée de condensats et de saletés. En cas de présence d'huile, un filtre coalescent est recommandé.
• Kit de distribution d'air froid : Comprend un tuyau flexible, des raccords et des clips adhésifs pour diriger l'air froid en circulation ou vers les points chauds.
• Humidité : Les unités continues stabilisent l'humidité relative interne à environ 45 % si l'enceinte est scellée pour éviter la condensation.
• Température et pression d'entrée : La chute de température typique est d'environ 30°C (54°F) à partir d'un air d'alimentation à 100 PSIG (6,9 BAR). Des températures d'entrée plus élevées ou des pressions plus faibles réduisent la capacité de refroidissement.
• Montage : Se fixe via un percement électrique standard (1‑1/2 NPS). Kits de montage latéral disponibles si le montage supérieur n'est pas possible ; l'intégrité NEMA 4/4X est maintenue.
• Option thermostat et électrovanne : Les modèles thermostatiques incluent une électrovanne certifiée ATEX et un thermostat pour un contrôle efficace ; les modèles continus incluent le refroidisseur, le séparateur filtre et le kit de distribution d'air froid.

Sécurité et utilisation
Les systèmes Cabinet Cooler® ATEX sont conçus et homologués ATEX pour une utilisation sur des enceintes de contrôle purgées et pressurisées en zones 2 et 22. Ils doivent être employés dans le cadre d'un système de purge et de pressurisation correctement mis en œuvre et ne doivent pas être considérés comme le seul dispositif de contrôle de purge.

Caractéristiques techniques

• Brand: EXAIR
• Series: ATEX Cabinet Cooler® Systems (Stainless Steel, Continuous Operation)
• Cooling capacities: 1,000 to 5,600 Btu/hr (293 to 1,641 Watts)
• Rated ATEX zones: Zone 2 and Zone 22
• Materials: Type 303 SS and Type 316 SS options
• Includes: 5‑micron automatic‑drain filter separator and cold air distribution kit (continuous models)
• No moving parts; maintenance‑free
• NEMA rating maintained (NEMA 4X / IP66) via low‑pressure relief valve
• Sound levels: ~73–85 dBA depending on model and capacity
• Performance basis: Cooling capacity specified at 100 PSIG (6.9 BAR) supply pressure
• Thermostat‑controlled model voltages available: 110 VAC, 240 VAC and 24 VDC (thermostatic versions)
• Typical warranty: five year “Built To Last” warranty (manufacturer statement)
• Typical SKU example on page: PATEX4710SS
