Climatiseur d'armoire électrique à montage latéral ATEX4840

compactindustrielpour zone dangereuse

Aperçu
Les systèmes de refroidissement pour coffrets ATEX en aluminium à commande par thermostat sont conçus et homologués pour une utilisation avec des enceintes électriques purgées dans des zones ATEX (Zones 2 et 22). Ces systèmes utilisent la technologie du tube vortex pour produire de l'air froid sans pièces mobiles, incluent un séparateur filtre eau/saletés pour empêcher l'entrée de condensats et de contaminants dans le coffret, et fournissent un kit de distribution d'air froid pour assurer la circulation ou diriger l'air vers des points chauds. Les modèles à thermostat sont réglés en usine à 95°F (35°C) et n'activent le refroidisseur que lorsque la température interne approche des niveaux critiques. Les unités sont conformes CE et destinées à être utilisées en association avec des systèmes de commande purgés et pressurisés.

Applications

• Automates programmables
• Coffrets de commande de ligne
• Centres de commande moteur
• Tableaux de relais
• Systèmes NC/CNC
• Centres de commande modulaires
• Caméras CCTV
• Coffrets informatiques
• Enveloppes de lasers
• Bascule électroniques

Avantages

• Homologué pour les Zones 2 et 22
• Compact et économique
• Capacités de refroidissement jusqu'à 5 600 Btu/h (1 641 Watts)
• Fonctionnement silencieux
• Installation en quelques minutes via une entrée standard de type knockout
• Maintien de l'intégrité de l'enceinte NEMA 4 (IP66)
• Stabilise la température et l'humidité à l'intérieur du coffret
• Sans CFC
• Pas de pièces mobiles — sans entretien
• Évite les déclenchements intempestifs, les dommages thermiques et la dérive des circuits
• Élimine ventilateurs, filtres et pertes de production dues à la surchauffe

Modèles (Commande par thermostat)
Systèmes de refroidissement pour coffrets ATEX en aluminium, commande par thermostat
Modèle — Btu/h (Watts)
ATEX4815 — 1 000 (293)
ATEX4825 — 1 700 (498)
ATEX4830 — 2 000 (586)
ATEX4840 — 2 800 (821)
ATEX4850 — 3 400 (997)
ATEX4860 — 4 000 (1 008)
ATEX4870 — 4 800 (1 210)
ATEX4880 — 5 600 (1 641)

Modèles — 240V, Commande par thermostat
ATEX4815-240 — 1 000 (293)
ATEX4825-240 — 1 700 (498)
ATEX4830-240 — 2 000 (586)
ATEX4840-240 — 2 800 (821)
ATEX4850-240 — 3 400 (997)
ATEX4860-240 — 4 000 (1 008)
ATEX4870-240 — 4 800 (1 210)
ATEX4880-240 — 5 600 (1 641)

Modèles — 24VDC, Commande par thermostat
ATEX4815-24VDC — 1 000 (293)
ATEX4825-24VDC — 1 700 (498)
ATEX4830-24VDC — 2 000 (586)
ATEX4840-24VDC — 2 800 (821)
ATEX4850-24VDC — 3 400 (997)
ATEX4860-24VDC — 4 000 (1 008)
ATEX4870-24VDC — 4 800 (1 210)
ATEX4880-24VDC — 5 600 (1 641)

Performances (Commande par thermostat) — capacité de refroidissement à 100 PSIG (6.9 BAR)
Modèle — Btu/h — Watts — Niveau sonore (dBA)
ATEX4815 / ATEX4815-240 / ATEX4815-24VDC — 1 000 — 293 — 73 dBA
ATEX4825 / ATEX4825-240 / ATEX4825-24VDC — 1 700 — 498 — 80 dBA
ATEX4830 / ATEX4830-240 / ATEX4830-24VDC — 2 000 — 586 — 80 dBA
ATEX4840 / ATEX4840-240 / ATEX4840-24VDC — 2 800 — 821 — 82 dBA
ATEX4850 / ATEX4850-240 / ATEX4850-24VDC — 3 400 — 997 — 84 dBA
ATEX4860 / ATEX4860-240 / ATEX4860-24VDC — 4 000 — 1 171 — 84 dBA
ATEX4870 / ATEX4870-240 / ATEX4870-24VDC — 4 800 — 1 406 — 84 dBA
ATEX4880 / ATEX4880-240 / ATEX4880-24VDC — 5 600 — 1 641 — 85 dBA

Fonctionnement
L'air comprimé entre dans le Cabinet Cooler alimenté par tube vortex et est séparé en flux chaud et froid. L'air chaud est atténué et évacué ; l'air froid est acheminé dans le coffret via le kit de distribution d'air froid. L'extraction se fait sous légère surpression afin d'empêcher l'entrée d'air extérieur, assurant à la fois le refroidissement et la purge de l'enceinte.

Autres considérations

• Filtration : les systèmes incluent un filtre eau/saletés à vidange automatique 5 microns pour protéger l'électronique. En présence d'huile dans l'alimentation, un filtre coalescent est recommandé.
• Kit de distribution d'air froid : comprend tuyau flexible, colliers adhésifs et raccords pour diriger l'air vers les points chauds.
• Humidité : les systèmes en service continu stabilisent l'humidité relative à ~45% sans condensation interne (l'enceinte doit être étanche).
• Température d'arrivée d'air : les Cabinet Coolers fournissent environ une baisse de 54°F (30°C) par rapport à la température d'alimentation à 100 PSIG ; des températures d'entrée élevées ou des pressions faibles réduisent la capacité frigorifique.
• Montage : montage via knockout électrique standard ; kits de montage latéral disponibles pour installation latérale tout en conservant la classification de l'enceinte.
• Commande par thermostat : thermostat standard réglé en usine à 95°F (35°C) ; vannes solénoïdes et thermostats certifiés ATEX disponibles pour les systèmes à thermostat.

Accessoires
Kits de montage latéral (acier inoxydable Type 303 ou Type 316) pour installations où le montage supérieur n'est pas possible. Les kits de distribution d'air froid et les séparateurs de filtre sont inclus ; vanne solénoïde et thermostat inclus sur les modèles à thermostat.

Caractéristiques / spécifications techniques

• Brand: EXAIR
• Product family: Aluminum ATEX Cabinet Cooler® Systems (thermostat control)
• ATEX approval for Zones 2 and 22
• Cooling capacities: 1,000 to 5,600 Btu/hr (293 to 1,641 Watts)
• Cooling capacity rating measured at 100 PSIG (6.9 BAR) supply pressure
• Typical cold air temperature drop: ~54°F (30°C) below supply air at 100 PSIG
• Thermostat factory setpoint: 95°F (35°C); typical control tolerance ±2°F (1°C)
• Voltages available: 110VAC (standard), 240VAC, 24VDC (model variants available)
• Enclosure rating maintained: NEMA 4 (IP66) integrity via low-pressure relief valve
• Filter: 5-micron automatic-drain water and dirt filter included
• Materials: Aluminum standard; Type 303 and Type 316 stainless steel available for corrosive environments
• No moving parts — maintenance free; no CFCs

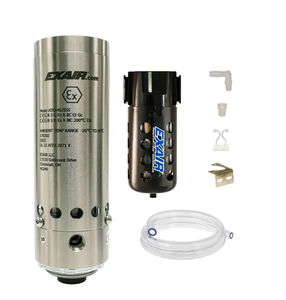

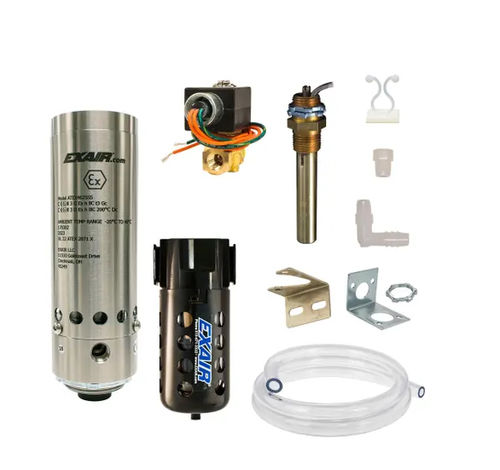

• Includes: cooler (vortex tube based), filter separator, cold air distribution kit; thermostat and ATEX solenoid valve included on thermostat models
• Sound level: model-dependent (73–85 dBA across range)
• Warranty: five year "Built To Last" warranty
• Note: ATEX Cabinet Cooler Systems are not purged and pressurized control systems and must be used in conjunction with an appropriate purged and pressurized enclosure/control system
