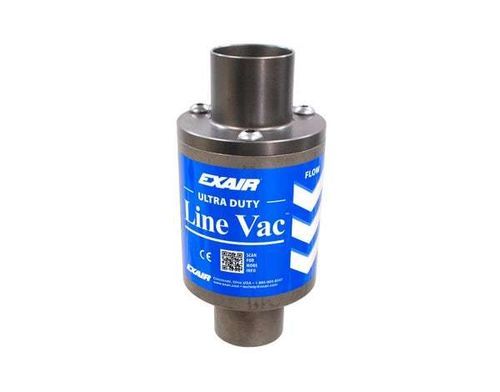

Éjecteur Venturi pour produits en vrac 170150

pour convoyeurpour transport pneumatiqueà faible niveau de bruit

Présentation L'Ultra Duty Line Vac est le convoyeur à air comprimé le plus puissant et résistant à l'usure d'EXAIR. Son insert en céramique conçu et sa construction en alliage durci sont optimisés pour les matériaux abrasifs tels que le sable, les abrasifs de projection et les poudres. La consommation d'air a été optimisée pour fournir une puissance de transport élevée sur de longues distances verticales et horizontales. Disponible en tailles 1-1/4" (32 mm) à 2" (51 mm). Kits disponibles.

Applications

• Remplissage de trémies
• Tension des fibres
• Transfert de matériaux
• Évacuation de déchets / chutes
• Évacuation de copeaux
• Transfert de pièces
• Opérations de remplissage

Avantages

• Corps en alliage durci avec insert céramique conçu pour les milieux abrasifs
• Construction résistante à l'usure
• Capacité de débit maximale parmi les Line Vac
• Encombrement réduit
• Fonctionnement silencieux
• Pas de pièces mobiles (entretien réduit)
• Compatible avec tuyaux, flexibles et tubes standards
• Disponible en stock

Modèles Les Ultra Duty Line Vac sont proposés à l'unité et en kits pour tuyauterie filetée NPT. Les kits incluent un Ultra Duty Line Vac, un séparateur filtre et un régulateur de pression avec raccord. Modèles courants : 170125, 170150, 170200.

Accessoires

• Tuyau PVC transparent : plusieurs diamètres intérieurs (exemples : 3/8" / 10 mm à 3" / 76 mm), longueur jusqu'à 50' (15,2 m) ; alésage interne lisse pour réduire les dépôts ; plage de température -4 à 150°F (-20 à 66°C).
• Supports de fixation : disponibles pour Line Vac de 3/8" (10 mm) à 5" (127 mm).
• Housses pour fûts : housses non tissées à maillage fin pour fûts de 30 ou 55 gallons ; adaptées aux flexibles d'entraînement avec diamètres extérieurs de 3/4" à 3,4" ; fournies avec colliers et sangle à boucle ressort.

Comparaison des modèles

• Aluminum Line Vac — 275°F (135°C) — Résistance à la corrosion : moyenne
• Stainless Steel Line Vac (Type 303) — 400°F (204°C) — Bonne
• Stainless Steel Line Vac (Type 316) — 400°F (204°C) — Excellente
• Stainless Steel Flanged Line Vac (Type 316) — 400°F (204°C) — Excellente
• High Temperature Stainless Steel Line Vac (Type 303) — 900°F (482°C) — Bonne
• High Temperature Stainless Steel Line Vac (Type 316) — 900°F (482°C) — Excellente
• Heavy Duty Line Vac (Hardened Alloy) — 400°F (204°C) — Bonne
• Ultra Duty Line Vac (Hardened Alloy) — 400°F (204°C) — Bonne

Performances du kit Ultra Duty Line Vac (80 PSIG / 5.5 BAR)

• 170125 — Taille : 1,25 in (32 mm) — Consommation d'air : 49 SCFM (1 388 SLPM) — Dépression : env. -83 "H2O (-21 kPa)
• 170150 — Taille : 1,50 in (38 mm) — Consommation d'air : 55 SCFM (1 557 SLPM) — Dépression : env. -60 "H2O (-15 kPa)
• 170200 — Taille : 2,00 in (51 mm) — Consommation d'air : 75 SCFM (2 124 SLPM) — Dépression : env. -42 "H2O (-10 kPa)

Dimensions (sélection)

• 170125 — Diamètre de tuyau A : 1,25 in / 32 mm — Raccord d'air : 1/4 FNPT
• 170150 — Diamètre de tuyau A : 1,50 in / 38 mm — Raccord d'air : 3/8 FNPT
• 170200 — Diamètre de tuyau A : 2,00 in / 51 mm — Raccord d'air : 3/8 FNPT

Principe de fonctionnement L'air comprimé pénètre dans une chambre annulaire (plénum) puis est injecté dans la gorge par des buses orientées. Ces jets créent une dépression à l'admission qui aspire le matériau et l'accélère à travers l'appareil pour le transport sur de longues distances verticales ou horizontales.

Caractéristiques techniques

• Marque : EXAIR
• Dénomination commerciale / série : Ultra Duty Line Vac™
• Exemple de SKU : P170125
• Tailles disponibles : 1-1/4" (32 mm), 1-1/2" (38 mm), 2" (51 mm)
• Construction : alliage durci avec insert céramique conçu (optimisé pour matériaux abrasifs)
• Pas de pièces mobiles
• Température maximale (Ultra Duty / Hardened Alloy) : jusqu'à 400°F (204°C)
• Consommation d'air à 80 PSIG (5,5 BAR) : 49 SCFM (170125), 55 SCFM (170150), 75 SCFM (170200)
• Dépression approximative à 80 PSIG : -83 "H2O (-21 kPa) pour 170125 ; -60 "H2O (-15 kPa) pour 170150 ; -42 "H2O (-10 kPa) pour 170200
• Raccord d'entrée d'air : 170125 = 1/4 FNPT ; 170150 & 170200 = 3/8 FNPT
• Kits disponibles : incluent Ultra Duty Line Vac, séparateur filtre et régulateur de pression avec raccord
• Compatible avec tuyaux, flexibles et tubes standards ; flexibles disponibles en plusieurs diamètres intérieurs et longueurs jusqu'à 50' (15,2 m)
