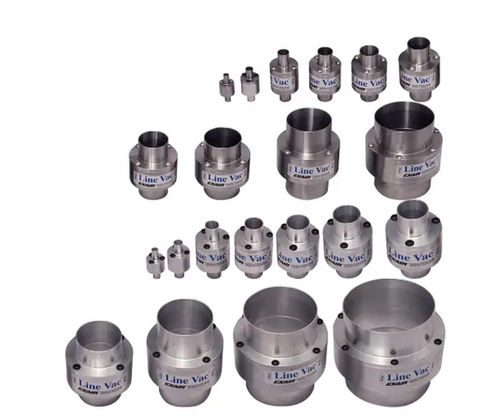

Éjecteur Venturi pour flexible 6080

pour convoyeurpour transport pneumatiqueà faible niveau de bruit

Aperçu Le Line Vac™ est un convoyeur en ligne actionné par air comprimé, à raccorder sur un flexible standard pour transporter des matériaux en vrac sur de longues distances. Les diamètres intérieurs disponibles vont de 3/8" à 5" (10 mm à 127 mm). Le débit de matière est réglable via un régulateur de pression. Supports de fixation optionnels disponibles. Aucun organe mobile ni alimentation électrique requis. Matériaux disponibles : aluminium, acier inoxydable Type 303, acier inoxydable Type 316 et alliage durci.

Applications

• Remplissage de trémies
• Tensionnement de fibres
• Convoyage de matériaux
• Évacuation de déchets / chutes
• Évacuation de copeaux
• Transfert de pièces
• Opérations de remplissage

Avantages

• Conception compacte
• Fonctionnement silencieux
• Pas de pièces mobiles (entretien réduit)
• S'adapte aux flexibles ou tubes standards
• Disponible en aluminium, acier inoxydable ou alliage durci
• Forte capacité de débit

Matériaux L'aluminium est la solution économique pour le convoyage général. Température maximale : 250°F (121°C). Les modèles standard en acier inoxydable (Type 303) offrent une bonne résistance à la corrosion et conviennent aux secteurs alimentaires, abrasifs ou corrosifs. Température maximale : 800°F (426°C). Le Type 316 offre une excellente résistance à la corrosion pour les applications critiques, notamment certains produits alimentaires et pharmaceutiques. Température maximale : 1000°F (538°C).

Modèles Les Line Vac sont disponibles à l'unité et en kits. Les kits incluent un Line Vac, un support de montage, un séparateur filtre et un régulateur de pression avec coupleur. Niveaux de robustesse : léger, standard et heavy/ultra duty. Configurations pour flexible ou filetage NPT disponibles.

Accessoires

• Tuyau PVC transparent pour convoyage en plusieurs diamètres intérieurs (3/8" / 10 mm jusqu'à 3" / 76 mm), longueurs jusqu'à 50' (15,2 m)
• Supports de montage pour 3/8" (10 mm) à 5" (127 mm)
• Séparateur filtre et régulateur de pression (inclus dans les kits)
• Couvre-fûts (maille fine non tissée) pour fûts de 30 ou 55 gallons ; inclut colliers et sangle à boucle ressort

Comparaison des modèles (Matériau / Température / Résistance à la corrosion)

• Line Vac en aluminium — Température : 275°F (135°C) — Résistance à la corrosion : Faible
• Line Vac inox (Type 303) — Température : 400°F (204°C) — Résistance à la corrosion : Bonne
• Line Vac inox (Type 316) — Température : 400°F (204°C) — Résistance à la corrosion : Excellente
• Line Vac inox à bride (Type 316) — Température : 400°F (204°C) — Résistance : Excellente
• Line Vac haute température (Type 303) — Température : 900°F (482°C) — Résistance : Bonne
• Line Vac haute température (Type 316) — Température : 900°F (482°C) — Résistance : Excellente
• Line Vac heavy duty (alliage durci) — Température : 400°F (204°C) — Résistance : Bonne
• Line Vac ultra duty (alliage durci) — Température : 400°F (204°C) — Résistance : Bonne

Performances Line Vac (80 PSIG / 5.5 BAR) — extraits

• 6058, 6058-316, HT6058, HT6058-316, 6078 — Consommation d'air : 5.60 SCFM (158 SLPM) — Vide : -120" H2O (-29.9 kPa)
• 6059, 6059-316, HT6059, HT6059-316, 6079 — Consommation d'air : 7.00 SCFM (198 SLPM) — Vide : -100" H2O (-24.9 kPa)
• 6060, 6060-316, HT6060, HT6060-316, 6080 — Consommation d'air : 10.70 SCFM (303 SLPM) — Vide : -72" H2O (-18 kPa)
• 6061, 6061-316, HT6061, HT6061-316, 6081 — Consommation d'air : 14.70 SCFM (416 SLPM) — Vide : -42" H2O (-11 kPa)
• 6062, 6062-316, HT6062, HT6062-316, 6082 — Consommation d'air : 25.90 SCFM (733 SLPM) — Vide : -42" H2O (-11 kPa)

Principe de fonctionnement L'air comprimé pénètre dans une chambre annulaire et est injecté à travers des buses dirigées dans la gorge. Ces jets créent une dépression à l'admission qui aspire et accélère le matériau à travers l'appareil pour le convoyage sur de longues distances verticales ou horizontales.

Caractéristiques techniques

• Série / Modèle : Line Vac™
• Référence (exemple) : P6060 (produit configuré correspondant à la famille de modèles incluant 6060)
• Convient pour diamètres intérieurs de flexible : 3/8" à 5" (10 mm à 127 mm)
• Exemple : le modèle 6060 convient pour flexible 3/4" (19 mm)
• Entrée d'air (exemple 6060) : 1/4" FNPT
• Matériaux disponibles : Aluminium ; Acier inoxydable Type 303 ; Acier inoxydable Type 316 ; alliage durci (heavy/ultra duty)
• Températures limites : Aluminium jusqu'à 250°F (121°C) ; Type 303 jusqu'à 800°F (426°C) ; Type 316 jusqu'à 1000°F (538°C)
• Fonctionnement : actionné par air comprimé, sans pièces mobiles, débit contrôlé par régulateur
• Applications typiques : remplissage de trémies, tension de fibres, convoyage, évacuation de déchets, évacuation de copeaux, transfert de pièces, opérations de remplissage
• Accessoires : tuyau PVC transparent (plusieurs diamètres intérieurs), supports de montage, séparateur filtre, régulateur de pression, couvre-fûts
• Performance exemple (6060 à 80 PSIG / 5.5 BAR) : Consommation 10.70 SCFM (303 SLPM), Vide ≈ -72" H2O (≈ -18 kPa)
• Options de conditionnement : Line Vac individuel ou kits (incluant support, séparateur filtre et régulateur avec coupleur)
