Transporteur pneumatique par aspiration pour l'industrie alimentaire 141100

Vue d'ensemble

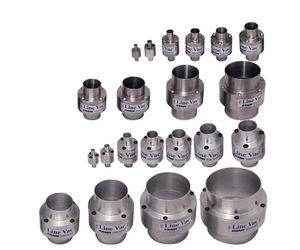

Threaded Line Vac™ d'EXAIR est un convoyeur pneumatique qui transforme des tuyaux filetés standard en un système de transport motorisé pour pièces, chutes, bords et matériaux en vrac. Il se fixe directement aux raccords de plomberie pour un montage simple. Tailles disponibles : 3/8 in (10 mm) à 3 in (76 mm) NPT en aluminium, acier inoxydable Type 303 et Type 316. Absence de pièces mobiles pour une exploitation sans entretien.

Applications

• Chargement de trémies
• Tension de fibres
• Transport de matériaux (granulés, billes, chutes)
• Évacuation de déchets et chutes
• Extraction de copeaux
• Transfert de pièces
• Opérations de remplissage

Avantages

• Se fixe sur tuyaux et raccords standard
• Pas de pièces mobiles — maintenance minimale
• Compact et silencieux
• Disponible en aluminium et en nuances d'acier inox
• Forte capacité de débit
• Unités et kits disponibles en stock

Matériaux
Les modèles en aluminium sont économiques pour le transport général ; température maximale 250°F (121°C).
Les modèles en acier inox Type 303 offrent une bonne résistance à la corrosion pour l'industrie alimentaire, les applications abrasives ou faiblement corrosives ; température maximale 800°F (426°C).
Les modèles en acier inox Type 316 conviennent aux applications critiques ou sanitaires nécessitant une excellente résistance à la corrosion ; température maximale 1000°F (538°C).

Modèles
Les Threaded Line Vac sont proposés à l'unité et en kits. Les kits comprennent un Threaded Line Vac, un support de montage, un séparateur filtrant et un régulateur de pression avec raccord. Options matériaux : aluminium, 303 SS, 316 SS et variantes haute température. Gamme de tailles : 3/8 in à 3 in NPT.

Accessoires
Tuyau PVC transparent en plusieurs diamètres intérieurs : 3/8 in (10 mm), 1/2 in (13 mm), 3/4 in (19 mm), 1 in (25 mm), 1-1/4 in (32 mm), 1-1/2 in (38 mm), 2 in (51 mm), 2-1/2 in (64 mm), 3 in (76 mm), longueurs jusqu'à 50 ft (15,2 m). Tuyau renforcé à paroi épaisse pour visibilité du matériau transporté ; température -4 à 150°F (-20 à 66°C).
Supports de montage disponibles pour tailles de 3/8 in (10 mm) à 5 in (127 mm).
Housses pour fûts : maille non tissée fine pour fûts de 30 et 55 gallons ; compatibles avec tuyaux 3/4 in à 3.4 in OD ; livrées avec colliers et sangle pour installation.

Comparaison des modèles

• Line Vac aluminium — Température : 275°F (135°C) — Résistance à la corrosion : Faible
• Line Vac acier inox (Type 303) — Température : 400°F (204°C) — Résistance à la corrosion : Bonne
• Line Vac acier inox (Type 316) — Température : 400°F (204°C) — Résistance à la corrosion : Excellente
• Variantes haute température 303/316 — Température jusqu'à 900°F (482°C) — Résistance : Bonne à Excellente

Performances Threaded Line Vac (80 PSIG / 5.5 BAR)

• Modèles 140038 / 141038 / 141038-316 / HT141038 — Consommation d'air 5.60 SCFM (158 SLPM) — Vide env. -120 in H2O (-29.9 kPa)
• Modèles 140050 / 141050 / 141050-316 / HT141050 — Consommation d'air 7.00 SCFM (198 SLPM) — Vide env. -100 in H2O (-24.9 kPa)
• Modèles 140075 / 141075 / 141075-316 / HT141075 — Consommation d'air 10.70 SCFM (303 SLPM) — Vide env. -72 in H2O (-18 kPa)
• Modèles 140100 / 141100 / 141100-316 / HT141100 — Consommation d'air 14.70 SCFM (416 SLPM) — Vide env. -42 in H2O (-11 kPa)
• Variantes 140125–140300 — Consommation d'air jusqu'à 68.50 SCFM (1939 SLPM) — Le vide varie selon la taille

Fonctionnement
L'air comprimé entre dans une chambre annulaire et est injecté via des buses dirigées. Ces jets créent un vide à l'admission qui aspire le matériau et l'accélère à travers l'unité pour le transport vertical ou horizontal sur de longues distances.

Caractéristiques / spécifications techniques

• Dénomination : Threaded Line Vac™
• Marque : EXAIR
• Exemple de SKU : P140075
• Tailles disponibles : 3/8 in à 3 in NPT
• Matériaux : Aluminium, Type 303 SS, Type 316 SS (y compris variantes haute température)
• Températures : Aluminium jusqu'à 250°F (121°C) ; Type 303 jusqu'à 800°F (426°C) ; Type 316 jusqu'à 1000°F (538°C)
• Pas de pièces mobiles — fonctionnement sans maintenance
• Condition de test typique : 80 PSIG (5.5 BAR)
• Accessoires : supports de montage, séparateur filtrant, régulateur de pression, tuyau transparent, housses pour fûts
