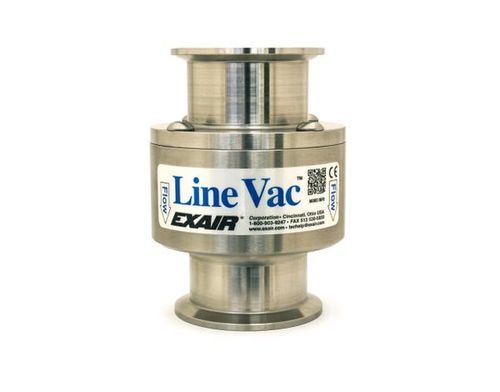

Éjecteur Venturi lubrifié 161250-316

pour convoyeurà faible niveau de bruiten acier inoxydable

Description
Le Line Vac à bride sanitaire EXAIR, actionné par air comprimé, se raccorde aux brides à serrage standard pour créer un convoyeur en ligne adapté aux environnements sanitaires. Construit en acier inoxydable de type 316, ce Line Vac déplace de grands volumes de matière sur de longues distances sans pièces mobiles et sans alimentation électrique. Le débit de matière se règle à l'aide d'un régulateur de pression ; un support de montage optionnel facilite l'installation. Tailles de brides disponibles : 1-1/2", 2", 2-1/2" et 3".

Applications

• Remplissage de trémies
• Tensionnement de fibres
• Transport de matériaux
• Évacuation de déchets/coupes
• Évacuation de copeaux
• Transfert de pièces
• Opérations de remplissage

Avantages

• Compatible ISO 2852 — s'adapte aux brides sanitaires standard
• Construction en acier inoxydable Type 316 adaptée aux environnements sanitaires
• Quatre tailles en stock couvrant les dimensions courantes
• Pas de pièces mobiles — entretien réduit
• Conception compacte
• Capacité de débit élevée
• Fonctionnement silencieux

Modèles
Les Line Vac à bride sanitaire sont disponibles à l'unité ou en kits. Les kits comprennent un Line Vac à bride sanitaire, un support de montage, un séparateur de filtre et un régulateur de pression avec coupleur. Les modèles en acier inoxydable Type 316 en stock correspondent aux tailles de bride 1-1/2" (38 mm), 2" (51 mm), 2-1/2" (64 mm) et 3" (76 mm) : 161150-316, 161200-316, 161250-316, 161300-316.

Accessoires
Accessoires disponibles : supports de montage dimensionnés pour les Line Vac et housses de fût en maille fine non tissée pour utilisation avec les tuyaux de convoyage. Les kits incluent le support de montage, le séparateur de filtre et le régulateur de pression si spécifié.

Performances (80 PSIG / 5.5 BAR)
Modèle 161150-316 — Taille : 1,5 in (38 mm) — Consommation d'air : 33 SCFM (934 SLPM) — Dépression : -36,8 in H2O (-9 kPa)
Modèle 161200-316 — Taille : 2 in (51 mm) — Consommation d'air : 45 SCFM (1 274 SLPM) — Dépression : -28,5 in H2O (-7 kPa)
Modèle 161250-316 — Taille : 2,5 in (64 mm) — Consommation d'air : 58,5 SCFM (1 657 SLPM) — Dépression : -23,5 in H2O (-6 kPa)
Modèle 161300-316 — Taille : 3 in (76 mm) — Consommation d'air : 68,5 SCFM (1 939 SLPM) — Dépression : -14,7 in H2O (-4 kPa)

Comparaison des modèles (sélection)

• Line Vac en aluminium — Température : 275°F (135°C) — Résistance à la corrosion : Moyenne
• Line Vac inox (Type 303) — Température : 400°F (204°C) — Résistance à la corrosion : Bonne
• Line Vac inox (Type 316) — Température : 400°F (204°C) — Résistance à la corrosion : Excellente (utilisé pour le Line Vac à bride sanitaire)
• Modèles haute température (Type 303/316) — Température : jusqu'à 900°F (482°C)
• Heavy Duty / Ultra Duty (alliage trempé) — Température : 400°F (204°C) — Résistance à la corrosion : Bonne

Dimensions (valeurs clés par modèle)
Modèles : 161150-316, 161200-316, 161250-316, 161300-316
A (Diamètre du tuyau) in : 2.00, 2.52, 3.05, 3.58 — mm : 51, 64, 77, 91
B in : 1.25, 1.75, 2.25, 2.75 — mm : 32, 44, 57, 70
C in : 2.75, 3.25, 3.75, 4.25 — mm : 70, 83, 95, 108
D in : 4.38, 4.38, 4.38, 5.63 — mm : 111, 111, 111, 143
E in : 2.13, 2.13, 2.13, 2.75 — mm : 54, 54, 54, 70
F in : 1.25, 1.25, 1.25, 1.75 — mm : 32, 32, 32, 44
G in : 1.69, 2.22, 2.78, 3.28 — mm : 43, 56, 71, 83
H (prise d'air) : 3/8" NPT, 3/8" NPT, 3/8" NPT, 1/2" NPT
I (angle) : ~20°, 20°, 20°, 21,3°

Fonctionnement
L'air comprimé entre dans une chambre annulaire et est injecté via des buses directionnelles dans la gorge. Les jets d'air créent une dépression à l'admission qui aspire la matière et l'accélère à travers l'unité pour le convoyage sur de longues distances verticales ou horizontales.

Notes galerie
Les Line Vac à bride sanitaire sont disponibles en quatre tailles de 1-1/2" à 3". Les photos de la galerie illustrent des installations avec brides sanitaires et des exemples d'applications pharmaceutiques.

Caractéristiques / spécifications techniques

• Brand: EXAIR
• Matériau : acier inoxydable Type 316 (Sanitary Flange Line Vac)
• Compatibilité : ISO 2852 compatible (s'adapte aux brides sanitaires standard)
• Tailles de bride disponibles : 1-1/2", 2", 2-1/2", 3"
• Numéros de modèles en stock (Type 316 SS) : 161150-316 (1.5"), 161200-316 (2"), 161250-316 (2.5"), 161300-316 (3")
• Contenu typique du kit : Line Vac à bride sanitaire, support de montage, séparateur de filtre, régulateur de pression (avec coupleur)
• Fonctionnement : actionné par air comprimé, sans pièces mobiles ; le régulateur contrôle le débit de matière
• Performances à 80 PSIG (5.5 BAR) : voir les valeurs de consommation d'air et de dépression par modèle ci-dessus
• Tailles d'entrée d'air par modèle : 3/8" NPT (modèles plus petits) et 1/2" NPT (le plus grand)
• Températures nominales : modèles Type 316 environ 400°F (204°C) ; modèles haute température jusqu'à 900°F (482°C)
• Applications : remplissage de trémies, tensionnement de fibres, transport de matériaux, évacuation de déchets/coupes, évacuation de copeaux, transfert de pièces, opérations de remplissage
• SKU affiché sur la page : P161150
