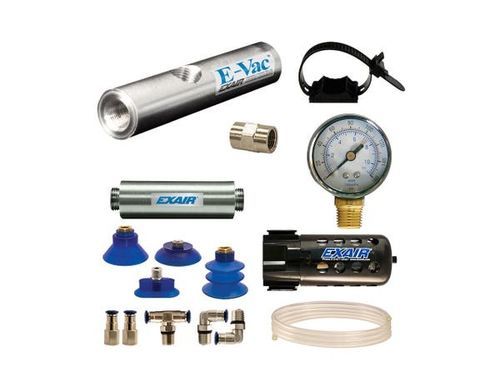

Éjecteur à vide poussé Model 812008 E-Vac

à Venturimono-étagépour la plasturgie

Présentation
Les kits Deluxe ajoutent un séparateur de filtre et un régulateur de pression aux éléments fournis : In-Line E-Vac®, ventouses, raccords et tuyauterie. Ces générateurs de vide monostade et de forme cylindrique sont compacts et faciles à monter au poste d'utilisation. Les kits comprennent des ventouses, des raccords et du tuyau ; ils peuvent être vissés directement sur une canalisation d'air comprimé ou fixés avec la pince de montage fournie. Les unités haute dépression atteignent jusqu'à 27" Hg (91 kPa) et le débit de vide dépend du modèle ; elles sont généralement utilisées sur des matériaux non poreux tels que le verre, les tôles d'acier et le plastique. Choisir le silencieux standard (extrémité fermée) pour des environnements sans poussière ou le silencieux traversant lorsqu'il y a des particules afin d'éviter l'accumulation de débris. Les silencieux traversants offrent la meilleure réduction du bruit (jusqu'à 26 dBA).

Applications

• Préhension et déplacement de pièces
• Ouverture de sacs et emballages
• Placement et manipulation d'étiquettes
• Soudage par formage sous vide et évacuation de moules
• Remplissage sous vide et tests d'étanchéité
• Evacuation de contenants, bridage et morsage
• Alignement et alimentation papier dans les équipements d'impression
• Conditionnement sous vide et montage en surface
• Presse à vide pour placages et stratifiés
• Formage de cartons et outillage robotique
• Manipulation de liquides sous vide pour essais

Avantages

• Conception compacte et portable
• Venturi monostade évitant les fluctuations de vide
• Fonctionnement silencieux (silencieux en option)
• Génération de vide instantanée
• Montage simple au point d'utilisation (filetage sur conduite d'air ou pince de montage)
• Construction légère et durable en aluminium 6061
• Pas de pièces mobiles — entretien réduit
• Divers modèles pour adapter débit et vide requis
• Réponse rapide pour diminuer le temps de cycle
• Fonctionnement pneumatique sûr — pas d'électricité requise

Modèles / Kits (sélection)
Exemple de SKU affiché en en-tête de page : P812002H (produit configurable).

Générateurs E-Vac haute dépression — exemples de modèles (non poreux)
810002 — 2.3 SCFM (65 SLPM)
810003 — 3.3 SCFM (93 SLPM)
810006 — 6.2 SCFM (176 SLPM)
810008 — 8.4 SCFM (238 SLPM)
810013 — 13.2 SCFM (374 SLPM)
810023 — 23.1 SCFM (654 SLPM)
810031 — 30.8 SCFM (872 SLPM)
Vacuum maximal pour les modèles listés : 27" Hg (91 kPa). Le débit et la consommation d'air varient selon le modèle et l'option de silencieux.

Kits — exemples montrés dans les tableaux produit
E-Vac Only : 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac Kit sans silencieux (inclut E-Vac, ventouses, raccords, tuyau, pince de montage) : 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac Deluxe Kit sans silencieux (inclut E-Vac, ventouses, raccords, tuyau, pince, filtre et régulateur) : 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac avec silencieux standard : 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac Kit avec silencieux standard : 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac Deluxe Kit avec silencieux standard : 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac avec silencieux traversant : 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac Kit avec silencieux traversant : 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac Deluxe Kit avec silencieux traversant : 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M

Accessoires (sélection)

• Silencieux — silencieux standard (extrémité fermée) et silencieux traversant (recommandé en présence de particules ; meilleure réduction du bruit jusqu'à 26 dBA)
• Raccords et tuyaux — raccords à emboîtement et tuyau polyuréthane (longueurs disponibles : 10', 20', 30', 40', 50') ; réduire la longueur de tuyau pour optimiser les temps de prise/libération
• Clapet de retenue — pour maintenir le vide en cas de perte d'air comprimé ; fort débit, restriction minimale
• Manomètre — modèles pour 0–30" Hg
• Connecteurs push-in, swivels, tés, passe-paroi et unions — multiples tailles et types de filetage
• Pince de montage — pince avec sangle incluse dans de nombreux kits
• Filtres séparateurs à vidange automatique et filtres anti-huile recommandés pour la préparation d'air comprimé ; régulateurs et électrovannes pour le contrôle

Performances (récapitulatif)
Unités haute dépression disponibles jusqu'à 27" Hg (91 kPa). Le débit et la consommation d'air dépendent du modèle et de l'option silencieux choisis. Débits exemples (SCFM à 80 PSIG) : 2.3, 3.3, 6.2, 8.4, 13.2, 23.1, 30.8 SCFM. Des numéros de modèle plus élevés correspondent à des capacités de débit supérieures ; tableaux de performance détaillés fournis par modèle dans les spécifications produit.

Caractéristiques techniques

• Famille de produit : In-Line E-Vac® (Haute Dépression, kit Deluxe illustré)
• Vide maximal : jusqu'à 27" Hg (91 kPa)
• Débit de vide : variable selon le modèle (exemples jusqu'à 30.8 SCFM / 872 SLPM)
• Construction : aluminium 6061
• Conception : générateur de vide venturi monostade, sans pièces mobiles
• Fonctionnement : pneumatique — pas d'alimentation électrique requise
• Kits (Deluxe) comprennent : unité E-Vac, assortiment de ventouses, raccords (droit/coudé/té), tuyau 10', pince de montage, séparateur de filtre à vidange automatique, régulateur de pression (avec coupleur)
• Options de silencieux : silencieux standard (extrémité fermée) et silencieux traversant (recommandé pour particules ; meilleure réduction du bruit)
• Applications typiques : préhension et placement, emballage, étiquetage, formage, tests d'étanchéité, outillage robotique, presse à vide, conditionnement sous vide
• SKU exemple sur la page : P812002H
• ID produit affiché : 11085
• Prix affiché (configuration principale) : $879.00 (USD)
